Vnější trubice elektrického záření

Name: Vnější trubice elektrického záření
Rating: 5 (99 reviews)

Elektrická topná sálavá trubice je typ topného prvku, který je uzavřen v ochranném pouzdru a vyhříván elektřinou. Objímka nepřímo vyzařuje teplo na vyzdívku pece a zpracovávaný obrobek a je široce používána v různých topných pecích v průmyslu tepelného zpracování. Elektrická radiační trubice se skládá hlavně z pouzdra ze žáruvzdorné ocelové slitiny a ohřívače, který je navinut kolem tepelně odolného izolačního keramického trubkového jádra se spirálovou drážkou elektrickým topným drátem.
Výhody této radiační trubice jsou:
① Lze vyměnit v práci bez ovlivnění výroby;
② Přiměřenější distribuce energie;
③ Prospěšné pro proudění atmosféry uvnitř pece;
④ Se změnami procesu je vhodné zvýšit nebo snížit výkon pece, upravit kapacitu ohřevu a další výhody.

Naše sálavé trubice jsou určeny pro použití nejen v domácích zařízeních pro tepelné zpracování, ale také jako náhradní komponenty pro dovážené systémy tepelného zpracování. V roce 1998 byla tato produktová řada oceněna zlatou medailí na Národní technologické výstavě.
Topné těleso (trubkové jádro) uvnitř sálavé trubice je k dispozici v několika konfiguracích: klecový typ, vertikální pásový typ a spirálově vinutý typ odporového drátu. Použité materiály odporového drátu jsou slitiny nikl-chrom (Ni-Cr) a železo-chrom (Fe-Cr). Plošné zatížení je obvykle navrženo na ≤ 1 W/cm², s výkonem jedné trubky v rozmezí od 3 kW do 60 kW. Provozní teplota topného tělesa se pohybuje od 500°C do 1300°C.

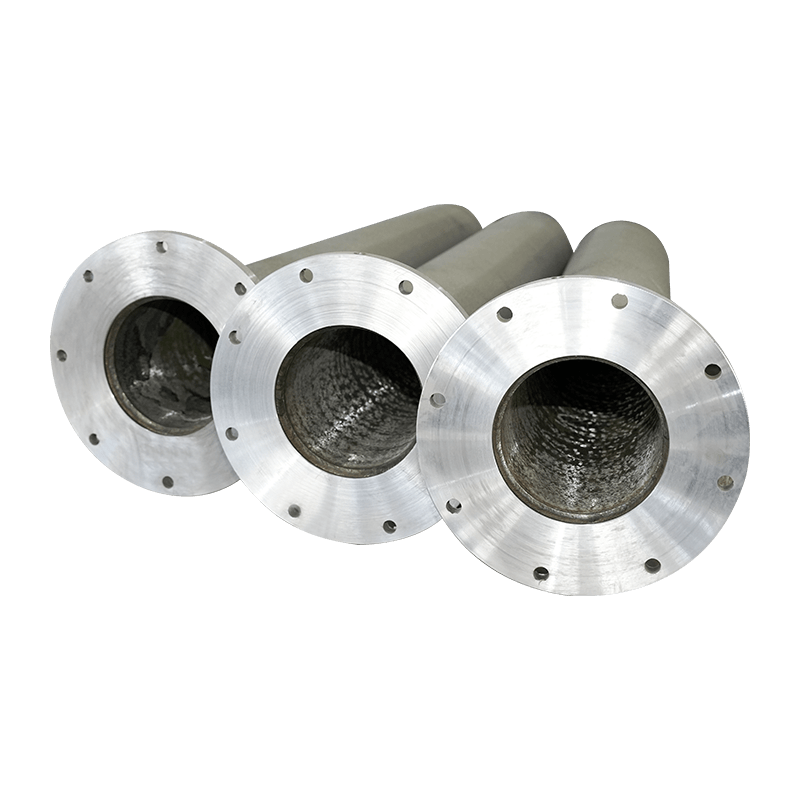

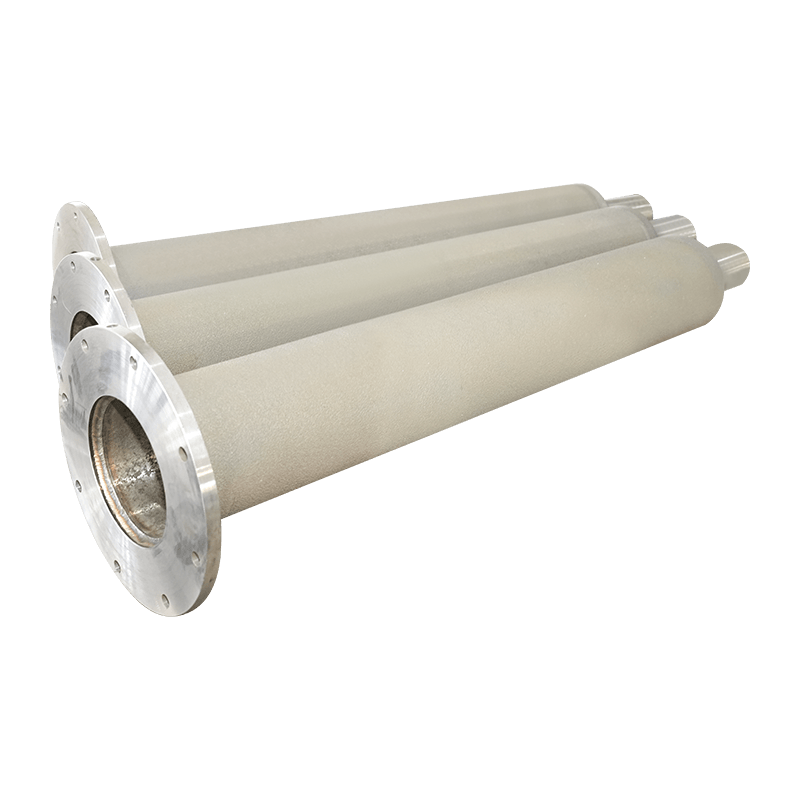

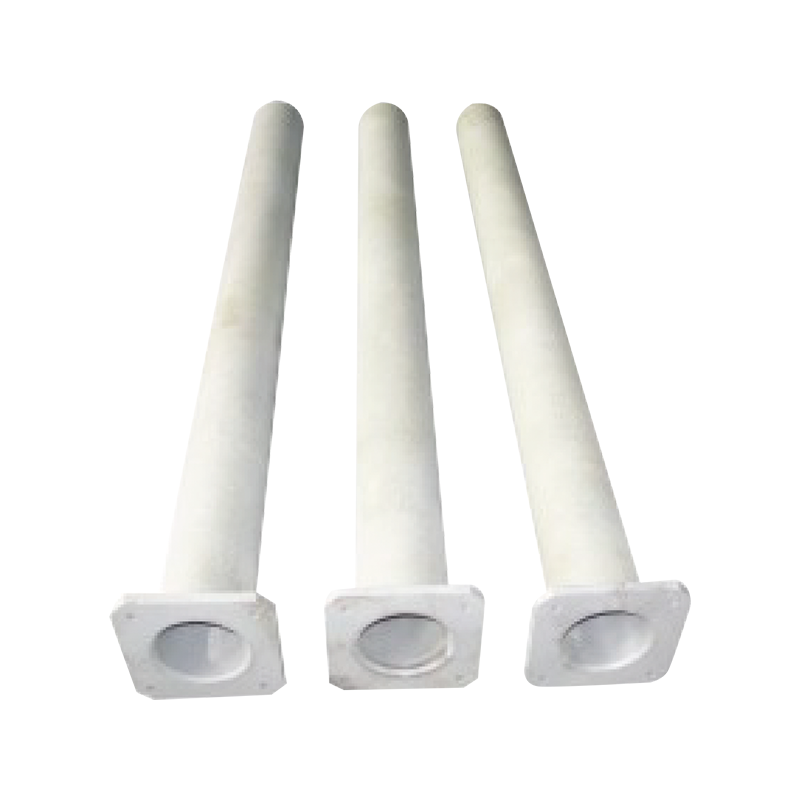

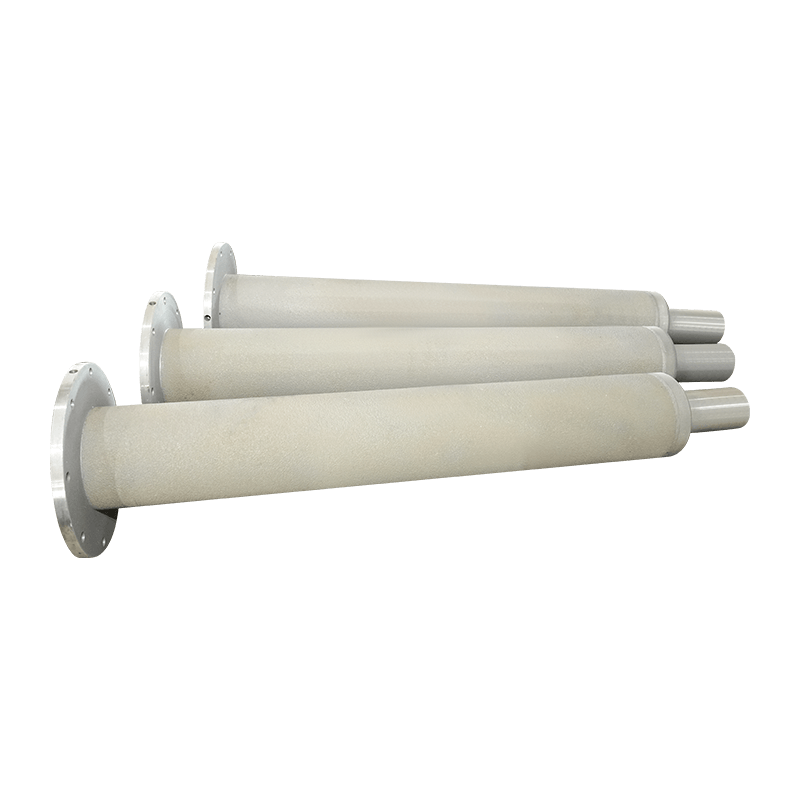

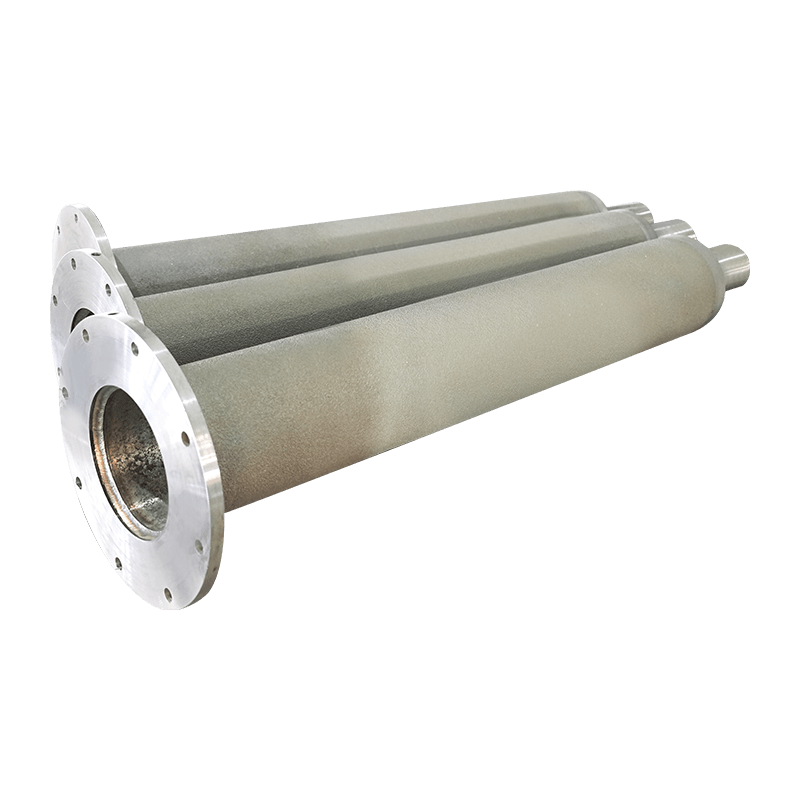

Vnější ochranná trubka se vyrábí ve třech typech: odstředivě lité trubky, válcované a svařované trubky a bezešvé trubky.
Z hlediska životnosti:
Kalící pece: ≥1 rok
Popouštěcí pece: ≥3 roky
Plynové sálavé trubice: ≥2 roky
Materiály objímkových trubek naleznete v tabulce níže.

Dotaz

PREV：Speciální keramické trubky
DALŠÍ：Elektrická sálavá trubka topné jádro

Technical parameters of electric heating alloy

Grade/Performance		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Nb	0Cr27Al₇NO₂	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Main chemical components%	Cr	12-15	23-26	19-22	21.0-23.0	26.5-27.8	15-18	20-23	20
	AL	4-6	4.5-6.5	5-7	5-7	6-7
	Fe	Balance	Balance	Balance	Balance	Balance	Balance		Balance
	Re	Appropriate Amount	Appropriate Amount	Appropriate Amount	Appropriate Amount	Appropriate Amount	Appropriate Amount	Appropriate Amount	Appropriate Amount
	Mo					1.8-2.2
	Nb				0.5	0.5
	Ni						58-62	Balance	28-32
Maximum operating temperature of components℃		950	1250	1250	1350	1400	1100	1150	1100
Density/cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
ResistivityΩmm²/m		1.25±0.05	1.42±0.05	1.42±0.05	1.42±0.05	1.53±0.05	1.13±0.05	1.14±0.05	1.04±0.05
Temperature coefficient of resistance×10-51℃		15	5	5	5	-1	14	8.5
Melting Point℃		1450	1500	1500	1500	1520	1390	1400	1390
Tensile StrengthMPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Elongation%		>14	>12	>12	>12	>12	>20	>20	>20
Reduction of area%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Number of bends		>5	>5	>5	>5	>5
Hardness		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organization		Ferrites(F)	Ferrites(F)	Ferrites(F)	Ferrites(F)	Ferrites(F)	Austenitic (A)	Austenitic (A)	Austenitic (A)
Magnetism		Magnetism	Magnetism	Magnetism	Magnetism	Magnetism	Non-magnetic	Non-magnetic	Non-magnetic
Magnetism		Magnetism	Magnetism	Magnetism	Magnetism	Magnetism	Non-magnetic	Non-magnetic	Non-magnetic
