Sálavá trubice typu U je běžně používané zařízení určené k zabránění přímého kontaktu mezi produkty spalování paliva a obrobku a také k ochraně topných prvků před korozí v atmosféře pece. Spalování paliva nebo přeměna elektrické energie probíhá uvnitř tepelně odolných ocelových trubek, což umožňuje vyzařování tepla stěnami trubky k obrobku. Tento design značně usnadňuje průmyslové zpracování a výrobu.
Naše sálavé trubice jsou určeny pro použití nejen v domácích zařízeních pro tepelné zpracování, ale také jako náhradní komponenty pro dovážené systémy tepelného zpracování. V roce 1998 byla tato produktová řada oceněna zlatou medailí na Národní technologické výstavě.
Topné těleso (trubkové jádro) uvnitř sálavé trubice je k dispozici v několika konfiguracích: klecový typ, vertikální pásový typ a spirálově vinutý typ odporového drátu. Použité materiály odporového drátu jsou slitiny nikl-chrom (Ni-Cr) a železo-chrom (Fe-Cr). Plošné zatížení je obvykle navrženo na ≤ 1 W/cm², s výkonem jedné trubky v rozmezí od 3 kW do 60 kW. Provozní teplota topného tělesa se pohybuje od 500°C do 1300°C.
Vnější ochranná trubka se vyrábí ve třech typech: odstředivě lité trubky, válcované a svařované trubky a bezešvé trubky.
Z hlediska životnosti:
Kalící pece: ≥1 rok
Popouštěcí pece: ≥3 roky
Plynové sálavé trubice: ≥2 roky
Materiály objímkových trubek naleznete v tabulce níže.
| Grade/Performance | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Main chemical components% | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4.5-6.5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Balance | Balance | Balance | Balance | Balance | Balance | Balance | ||
| Re | Appropriate Amount | Appropriate Amount | Appropriate Amount | Appropriate Amount | Appropriate Amount | Appropriate Amount | Appropriate Amount | Appropriate Amount | |
| Mo | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Balance | 28-32 | ||||||
| Maximum operating temperature of components℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Density/cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| ResistivityΩmm²/m | 1.25±0.05 | 1.42±0.05 | 1.42±0.05 | 1.42±0.05 | 1.53±0.05 | 1.13±0.05 | 1.14±0.05 | 1.04±0.05 | |
| Temperature coefficient of resistance×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Melting Point℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Tensile StrengthMPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Elongation% | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Reduction of area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Number of bends | >5 | >5 | >5 | >5 | >5 | ||||
| Hardness | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organization | Ferrites(F) | Ferrites(F) | Ferrites(F) | Ferrites(F) | Ferrites(F) | Austenitic (A) | Austenitic (A) | Austenitic (A) | |
| Magnetism | Magnetism | Magnetism | Magnetism | Magnetism | Magnetism | Non-magnetic | Non-magnetic | Non-magnetic | |
Radiation tube production site
Radiation tube, flaw detection
Finished Product
W-shaped radiation tube

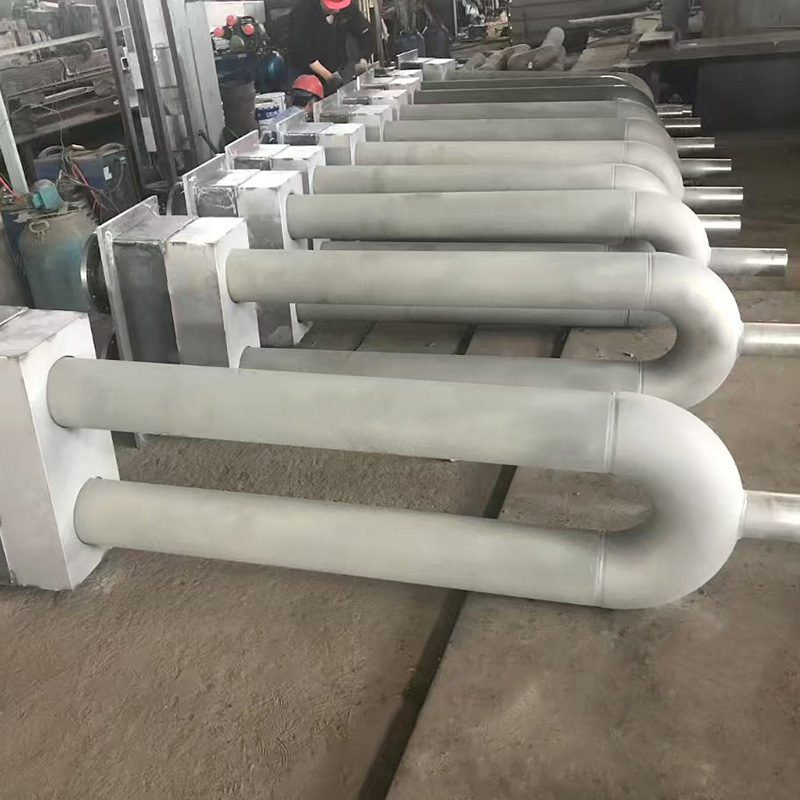

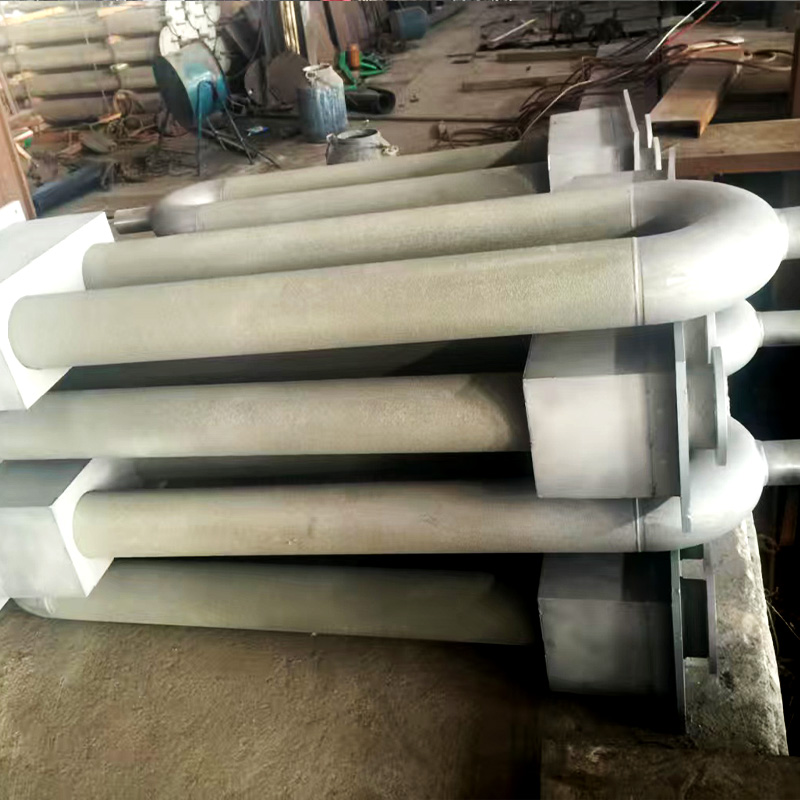

U-shaped radiation tube
Elbow
On site casting of pipes
Radiation tube pressure test
