Jak fungují sálavé trubkové ohřívače? Kompletní technický průvodce pro kupující

Sálavé trubkové ohřívače je plynový infračervený topný systém, který vyrábí teplo spalováním paliva uvnitř uzavřené kovové trubky a vyzařováním tepelné energie přímo na předměty, lidi a podlahy pod ní. Na rozdíl od ohřívače s nuceným oběhem vzduchu, který ohřívá celý objem vzduchu budovy, sálavý trubkový ohřívač vyzařuje infračervené vlny, které se šíří v přímých liniích, dokud nedosáhnou pevného povrchu. Podlaha, stroje a obyvatelé absorbují toto záření a uvolňují teplo zpět do svého okolí. Pro inženýry závodů a správce zařízení je praktickým výsledkem rychlejší komfortní odezva, nižší spotřeba paliva a konzistentnější teploty na úrovni podlahy ve velkých průmyslových budovách.

Jak sálavé trubkové ohřívače přeměňují palivo na teplo

Kompletní pracovní sekvenci sálavého trubkového ohřívače lze zredukovat na čtyři jasně definované stupně.

1. Hořák mísí zemní plyn nebo propan s řízeným množstvím spalovacího vzduchu a směs zapálí.
2. Plamen a horké spaliny procházejí dlouhou trubkou z oceli nebo žáruvzdorné slitiny a postupně ohřívají stěnu trubky zevnitř.
3. Vnější povrch trubice dosáhne teploty zhruba 800 °F až 1000 °F a začne uvolňovat infračervené záření.
4. Infračervená energie se pohybuje vzduchem, aniž by jej ohřívala, dopadá na podlahu a zařízení a přímo ohřívá tyto povrchy.

Tato poslední fáze je určujícím znakem sálavého vytápění. Konvekční ohřívač závisí na teplém vzduchu stoupajícím ke střeše, vrstvení do vrstev a opouštění studených zón v blízkosti nakládací rampy nebo pracovního stolu. Sálavé trubice tento problém obcházejí tím, že dodávají energii přímo do obsazené zóny. Vzduch se ohřeje až poté, co podlaha a zařízení vydají své nahromaděné teplo. To umožňuje nastavit termostat o několik stupňů níže pro stejný vnímaný komfort, což je důvod, proč mnoho instalací uvádí úsporu paliva 25 až 40 procent ve srovnání se systémy s nuceným oběhem vzduchu.

Výše uvedené úspory jsou spíše typické rozsahy uváděné v průmyslových zařízeních než garantované hodnoty. Skutečný výsledek závisí na výšce stropu, podmínkách průvanu, úrovni izolace a četnosti otevírání nakládacích dveří. Budovy s vysokými stropy a velkými objemy vzduchu nejlépe reagují na sálavé vytápění, protože není potřeba ohřívat vzduch, který se jednoduše akumuluje u střechy. Zařízení s častým otevíráním dveří jsou rovněž přínosem, protože sálavá energie rychle obnoví teplo na úrovni podlahy poté, co dovnitř vnikne studený vzduch. Systém s nuceným oběhem vzduchu by po každém cyklu dveří strávil mnohem déle ohříváním celého objemu vzduchu v interiéru. Díky těmto provozním charakteristikám je sálavý přístup obzvláště atraktivní v logistických a výrobních prostředích, kde únik vzduchu a výška budovy působí proti konvenčnímu vytápění. Pro zařízení, která také potřebují procesní teplo nebo komponenty pece, se v souvisejících zařízeních používá stejná technologie žáruvzdorných slitin jako u sálavých trubic, což je důvod, proč mnoho kupujících začíná s podrobný průvodce základy sálavé trubice před napsáním jejich specifikace.

Klíčové součásti sálavého trubkového ohřívače

Typický sálavý trubkový topný systém je postaven z malého počtu robustních komponent. Pochopení každého z nich vám pomůže určit správnou jednotku a později diagnostikovat problémy.

Hořák a řídicí systém

Hořák je srdcem systému. Nasává primární vzduch, mísí jej se zemním plynem nebo propanem v řízeném poměru a zapaluje směs uvnitř hořákové trubky. Řídicí systém obsahuje plynový ventil, zapalovací modul, snímač plamene a termostat nebo rozhraní pro správu budovy. Hořáky mohou pracovat v jednostupňovém, dvoustupňovém nebo modulačním režimu. Dvoustupňové a modulační hořáky zlepšují účinnost snížením přísunu paliva, když prostor nepotřebuje plný výkon.

Sálavá trubice a reflektor

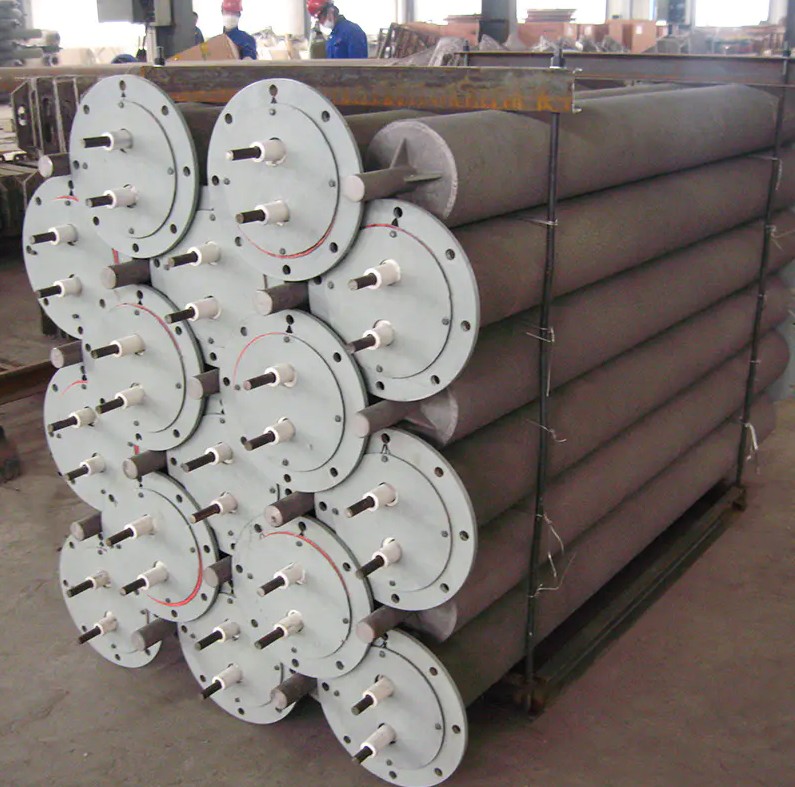

Samotná sálavá trubice je vyrobena ze žáruvzdorné oceli nebo vysoce legované nerezové oceli v přímé geometrii tvaru U nebo W. Spalovací plyny procházejí trubicí a zvyšují její povrchovou teplotu až do bodu, kdy začíná infračervená emise. Nad trubicí je umístěn leštěný hliníkový reflektor, který přesměruje vyzařování směrem nahoru k podlaze níže a soustředí teplo tam, kde lidé skutečně pracují. Reflektor také chrání střešní konstrukci před nadměrným sálavým teplem.

Výfukový a vakuový systém

Po průchodu spalin sálavou trubicí stále obsahují využitelné teplo a musí být bezpečně odvětrány. Ve vakuovém nebo podtlakovém provedení táhne ventilátor s indukovaným tahem spaliny skrz trubkový a odtahový systém. V přetlakovém provedení tlak hořáku tlačí plyny skrz trubici. Protahovací systémy jsou běžnější, protože eliminují jakoukoli možnost úniku spalin do obsazeného prostoru přes poškozený spoj.

Metalurgie sálavé trubice je hlavním faktorem životnosti systému. Trubky, které pracují při teplotách nad 900 °F, jsou vystaveny postupné oxidaci a tepelné únavě, takže pro delší provoz jsou preferovány lité žáruvzdorné slitiny a odstředivě lité vysoce legované oceli. Sálavé trubice se také používají v průmyslových pecích a linkách tepelného zpracování, kde oddělují spalovací atmosféru od atmosféry procesu a zajišťují rovnoměrné rozložení tepla. Výrobci přípravků pro tepelné zpracování a komponentů pecí aplikují při výrobě sálavých trubic stejné znalosti o materiálech a mnohé z nich možnosti produktů sálavé trubice jsou k dispozici v odpovídajících slitinách pro nepřetržitý provoz.

Konfigurace sálavých trubic a tepelný výkon

Tvar sálavé trubice určuje, jak velká plocha povrchu uvolňujícího teplo se vejde do daného stropního prostoru. Na trhu dominují tři standardní konfigurace a každá z nich má jinou rovnováhu mezi náklady, výkonem a pokrytím.

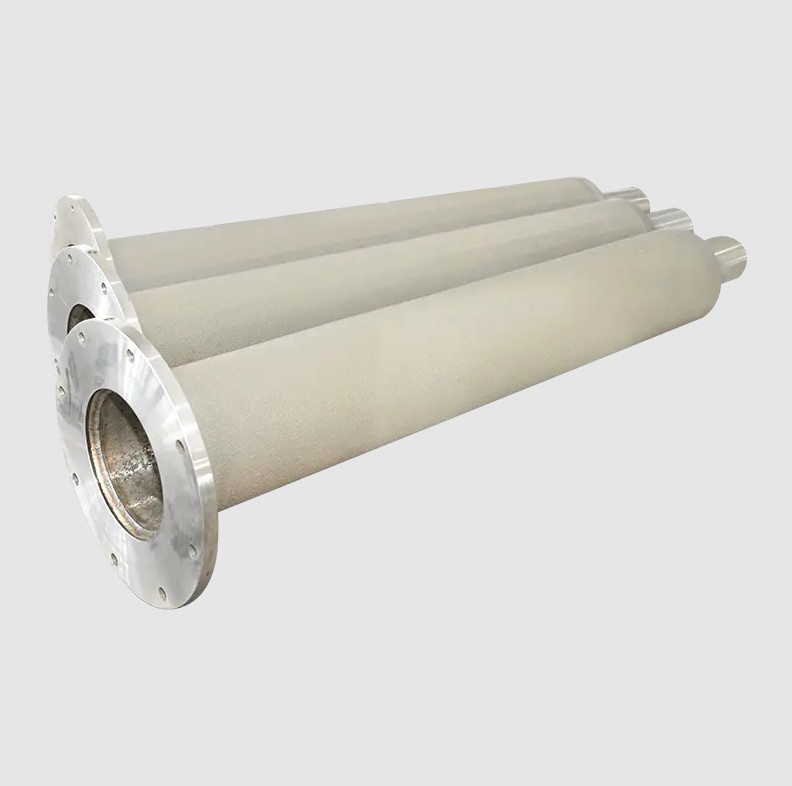

An Sálavá trubice ve tvaru I je nejjednodušší uspořádání, v podstatě rovná trubka, která je namontována vodorovně pod mírným úhlem. Vyhovuje menším dílnám a užším halám, kde stačí kompaktní topná zóna. Přímé uspořádání udržuje nízký pokles tlaku a krátkou délku trubky, takže ventilátor hořáku odvede méně práce. Vzhledem k nižšímu tepelnému výkonu je jednotka ve tvaru I také nejekonomičtější variantou pro jednu topnou zónu.

Velkoobchodní výrobce sálavých trubek ve tvaru I, exportní společnost Jiangsu Huaye Technology Co., Ltd je čínský výrobce zářivých trubic ve tvaru I a společnost exportující zářivky ve tvaru I, jsme vlastní a w... Zobrazit produkt →

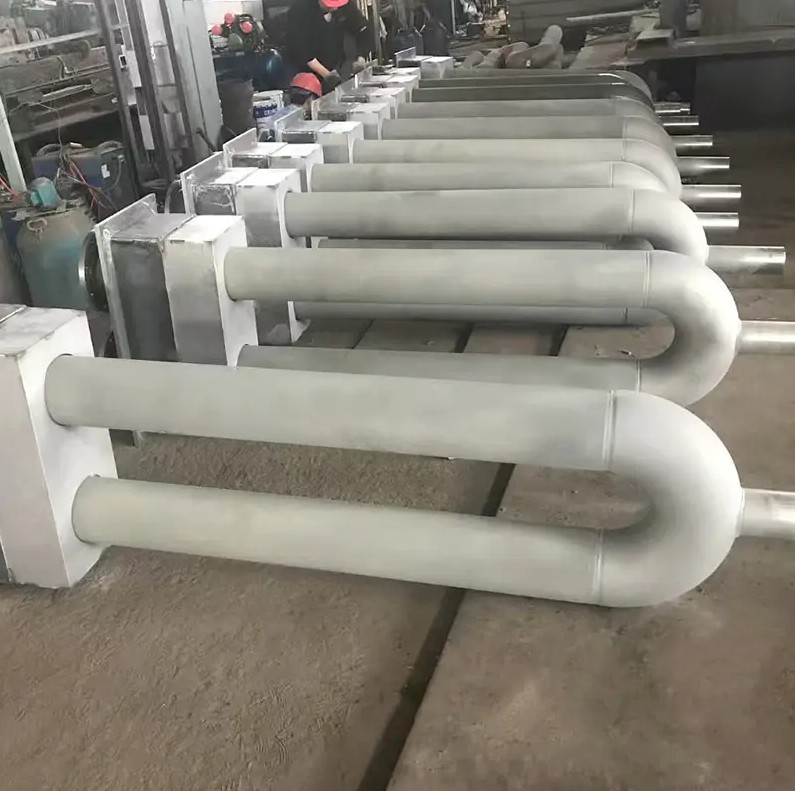

A Sálavá trubice ve tvaru U zdvojnásobí povrch uvolňující teplo v rámci zhruba stejné horizontální stopy. Zpětný oblouk na jednom konci posílá spaliny zpět přes druhé rameno, což znamená, že délka stropu pokrytého ohřívačem je přibližně stejná jako jeho fyzická délka trubky. Tato konfigurace je široce používána ve středně velkých skladech, opravnách a výrobních buňkách. Extra povrchová plocha zvyšuje jak celkový výkon, tak účinnost záření ve srovnání s rovnou trubicí podobné celkové délky.

Velkoobchodní výrobce zářivých trubek ve tvaru U, exportní společnost Jiangsu Huaye Technology Co., Ltd je čínský výrobce zářivých trubic ve tvaru U a společnost exportující zářivky ve tvaru U, vyrábíme na zakázku a w... Zobrazit produkt →

A Sálavá trubice ve tvaru W je nejvyšší výstupní varianta. Poskytuje čtyři paralelní průchody povrchu trubky pro hořák, který je umístěn na jednom konci. Tento design je vybrán pro velké otevřené podlahové plochy, jako jsou letecké hangáry, distribuční centra a velké výrobní haly. Ačkoli dodává nejvíce tepla, konfigurace W také potřebuje větší vůle a pečlivější rozmístění podpěr, aby zvládla tepelnou roztažnost.

Velkoobchodní výrobce sálavých trubic typu W, exportní společnost Jiangsu Huaye Technology Co., Ltd je čínský výrobce zářivek typu W a společnost exportující zářivky typu W, vyrábíme na zakázku a celé... Zobrazit produkt →

Výše uvedené výstupní hodnoty jsou spíše pro typické plynové sálavé trubkové ohřívače než pro absolutní limity. Skutečné hodnoty závisí na kapacitě hořáku, průměru trubky a tloušťce slitiny stěny trubky. Delší trubky zvětšují celkový povrch, ale také zvyšují pokles tlaku spalin, takže hořák musí být přizpůsoben geometrii trubky. Volba konfigurace, která je pro daný prostor příliš velká, vede ke krátkým cyklům a špatnému komfortu, zatímco poddimenzovaná jednotka poběží nepřetržitě a spotřebuje více paliva, než je nutné. Správně sladěný systém poskytuje stálé vyzařování bez průvanu nebo hluku spojeného s vysokorychlostním ohřevem vzduchu.

Rozvod sálavého tepla a komfortní profil

Způsob distribuce tepla po rovině podlahy je jedním z nejsilnějších argumentů pro sálavé trubkové ohřívače. Protože se infračervená energie šíří, dokud se nedotkne povrchu, samotná podlaha se stává nízkoteplotním radiátorem, který uvolňuje teplo zpět nahoru. To vytváří teplotní profil velmi odlišný od profilu teplovzdušného systému.

Povrchová teplota podél sálavé trubice není rovnoměrná. V blízkosti konce hořáku kov rychle stoupá na maximální teplotu, protože plamen a spaliny jsou v tomto bodě nejžhavější. Pohybující se směrem k výfukovému konci předávají plyny teplo stěně trubky, takže povrchová teplota postupně klesá. Dobře navržená trubka udržuje teplotní rozdíl ne více než 20 až 25 procent mezi koncem hořáku a koncem kouřovodu. I tak ale průměrná teplota v celé trubici určuje, kolik infračervené energie je dodáno do prostoru.

Plynulý nárůst a pokles teplotní křivky je důležitý jak pro pohodlí, tak pro životnost zařízení. Pokud trubice dosáhne špičky příliš prudce a pak rychle klesne, podlaha přímo pod koncem hořáku dostane mnohem více záření než zbytek šachty, čímž se vytvoří horká místa a studené zóny. Rovnoměrnější profil znamená, že reflektor může distribuovat záření rovnoměrněji po obsazené podlahové ploše. Výběr materiálu také ovlivňuje křivku, protože vysoce legované trubky s dobrou tepelnou vodivostí šíří teplo po své délce rovnoměrněji než trubky vyrobené z nízkojakostní oceli. To je jeden z důvodů, proč průmysloví nákupčí specifikují certifikované trubky z vysokoteplotní slitiny pro dlouhou životnost a konzistentní výkon.

Sálavý trubkový ohřívač vs. ohřívač jednotky ve velkých prostorech

Manažeři budov při plánování modernizace vytápění často porovnávají sálavá trubková topidla s konvenčními topidly. Oba systémy mají platná použití, ale fyzika dodávání tepla je činí vhodnými pro velmi odlišné podmínky. Nejrychlejší způsob, jak zformulovat rozhodnutí, je podívat se na rozložení teplot, které každý systém vytváří ve vysoké budově.

Výše uvedené radarové srovnání hodnotí oba způsoby vytápění podle pěti praktických kritérií. Sálavé trubkové ohřívače dosahují vyšší účinnosti a pohodlí, protože dodávají teplo přímo na úroveň podlahy, místo aby ho tlačily ke střeše. Rovnoměrnost teploty je také lepší, protože podlaha funguje jako sekundární radiátor, který vyrovnává teplo v prostoru. Ohřívače jednotky jsou mírně napřed pouze z hlediska ticha a malého přístupu k údržbě prostoru, protože ventilátorová jednotka s potrubím nebo vrtulovým ventilátorem má z dlouhodobého hlediska méně starostí s únavou materiálu trubek.

Skutečným problémem s topným tělesem ve vysokém zařízení je stratifikace. Teplý vzduch stoupá a shromažďuje se v oblasti krovu, kde nemá žádnou užitnou hodnotu, zatímco podlaha zůstává studená a průvanová. To je důvod, proč se praktická výkonnostní mezera zvětšuje s rostoucí výškou stropu. Systém sálavých trubek nepotřebuje tlačit teplý vzduch dolů; jednoduše vyzařuje záření, které dopadne na podlahu a obyvatele. U budov se stropy nad 15 stop, které zahrnují většinu skladů a průmyslových závodů, může být ztráta energie při stratifikaci v systému topných těles značná.

Úvahy o výběru, instalaci a údržbě

Výběr správného sálavého trubicového ohřívače začíná výpočtem tepelné zátěže, nikoli pravidlem. Výpočet musí zohlednit obálku budovy, izolaci, výměnu vzduchu, frekvenci otevírání dveří a vnitřní zdroje tepla ze strojů nebo technologických zařízení. Výsledek určuje požadovaný výkon BTU/hod a počet topných zón. Výška stropu a montážní výška pak určuje konfiguraci trubice, protože reflektor a povrch trubice musí být udržovány v bezpečné vzdálenosti od hořlavých materiálů.

Kvalita instalace má přímý vliv na účinnost sálání. Trubka se musí mírně svažovat směrem nahoru ke konci výfuku, aby kondenzát a spaliny proudily správným směrem. Podpěrné závěsy musí umožnit roztahování a smršťování trubky, jak se zahřívá a ochlazuje. Reflektor by měl být udržován ve správném úhlu a měl by být udržován v čistotě, aby záření směřovalo spíše k cílové zóně, než aby se rozptylovalo. Špatně orientovaný reflektor může výrazně snížit teplo dopadající na podlahu.

Údržba je jednoduchá, ale nezbytná. Hořák by měl být kontrolován každou topnou sezónu z hlediska nahromadění uhlíku a správných charakteristik plamene. Povrch trubky by měl být zkontrolován, zda není zdeformovaný, lokalizovaná změna barvy nebo praskliny, zejména v blízkosti konce hořáku, kde je nejvyšší tepelné namáhání. Pozornost si zaslouží také odtahový ventilátor a sifon, protože ucpané vedení kondenzátu může odstavit celý ohřívač. Většina výrobců zveřejňuje jasný plán údržby a jeho dodržování chrání záruku a prodlužuje životnost trubky ze žáruvzdorné slitiny.

Pokud projekt zahrnuje výměnu stávajícího topného systému nebo rozšíření do nové budovy, vyplatí se zapojit dodavatele zařízení již ve fázi návrhu. Dodavatel, který také vyrábí sálavé trubice, může poskytnout praktické rady ohledně jakosti materiálů, tloušťky stěny trubky a přizpůsobení hořáku. Chcete-li projednat konkrétní profil budovy s metalurgickými inženýry, kontaktujte náš technický tým s půdorysem a provozními podmínkami.

Sečteno a podtrženo o účinnosti sálavého trubkového ohřívače

Sálavé trubkové ohřívače fungují tak, že spalují plyn uvnitř utěsněné kovové trubky, zahřívají tuto trubici až do bodu infračerveného vyzařování a posílají záření přímo na podlahu, zařízení a lidi. Princip je přímočarý, ale technická rozhodnutí týkající se konfigurace trubek, třídy slitiny a řízení hořáku určují, jak efektivně je energie v praxi využívána.

Pro velké prostory s vysokými stropy poskytují sálavé trubkové ohřívače měřitelné výhody v pohodlí a spotřebě paliva. Samotná konstrukce budovy se stává součástí topného systému, absorbuje záření a pomalu ho uvolňuje, místo aby ztrácel teplý vzduch do střešního prostoru. Přizpůsobení konfigurace trubek tepelné zátěži, instalace systému se správným vyrovnáním a údržba hořáku a povrchu trubice udrží systém účinný po mnoho topných sezón.
