Jak funguje sálavý trubkový ohřívač?

Pokud spravujete velký sklad, letecký hangár nebo rušnou továrnu, pravděpodobně jste procházeli pod stropními topnými systémy a všimli jste si, že v některých prostorách je teplo okamžitě, zatímco v jiných je chlad ve výšce hlavy ještě dlouho poté, co termostat zaregistruje cílovou teplotu. Tento rozdíl často spočívá v tom, jak je teplo dodáváno. A sálavý trubkový ohřívač nefunguje foukáním horkého vzduchu. Místo toho posílá energii dolů, podobně jako sluneční světlo, nejprve ohřívá podlahu, zařízení a lidi. Tento článek vysvětluje, jak sálavé trubkové topidlo funguje krok za krokem, proč je to důležité pro energetickou účinnost a kde se stejný fyzikální princip projevuje v náročných prostředích průmyslových pecí.

Jak funguje sálavý trubkový ohřívač: Základní princip fungování

Klíčové komponenty, díky kterým funguje

Než projdete provozní sekvencí, pomůže vám znát fyzické části uvnitř typického plynového systému. Standardní sálavé trubkové ohřívače používané pro vytápění budov zahrnují hořákovou skříň, kde se palivo a vzduch mísí a zapalují, tepelně odolnou kovovou sálavou trubici, která přenáší horký spalovací plyn, vysoce reflexní štít nad trubicí pro přesměrování vzestupného záření zpět k podlaze, ventilátor nebo sestavu dmychadla na jednom konci pro pohyb výfukových plynů systémem a bezpečnostní ovládací prvky, jako je termostat, plynový ventil, zapalovací elektroda a tlakový spínač. Celá sestava běží vodorovně několik stop pod stropem, často zavěšená na řetězech nebo konzolách, mírně nakloněná k jednomu konci, aby se umožnil odvod kondenzátu.

Proces krok za krokem: Od spalování po příjemné teplo

Skutečná odpověď na otázku „jak funguje sálavý trubkový ohřívač“ se odvíjí v předvídatelném řetězci událostí, které se dějí během několika sekund po zavolání termostatu:

• Zapalování uvnitř hořákové skříně. Zemní plyn nebo propan se mísí se spalovacím vzduchem v řízeném poměru. Zapalovací elektroda se zapálí a uvnitř hořákového konce trubice se vytvoří stabilní plamen. Teploty výfukových plynů v topných jednotkách budov obvykle klesají mezi 400 °C a 900 °C, v závislosti na rychlosti spalování a délce trubky.
• Stěna kovové trubky se zahřívá. Horký spalovací plyn se pohybuje po délce trubky a přenáší energii do vnitřní stěny konvekcí a přímým kontaktem plamene. Materiál trubky – často hliníková nebo tepelně odolná legovaná ocel – absorbuje tuto energii a vyzařuje ji ven.
• Infračervené záření opouští povrch. Povrch horké trubice vyzařuje elektromagnetickou energii v infračerveném spektru. Toto záření se šíří vzduchem v přímých liniích a neztrácí téměř žádnou energii pro samotný vzduch. Nečeká, až ventilátor roztlačí teplo po místnosti.
• Předměty a podlahy absorbují energii. Když infračervené paprsky dopadají na betonovou podlahu, povrchy strojů, skladové regály a lidi, energie se na těchto površích přeměňuje na teplo. Teplota podlahy stoupá a z desky se stává obří nízkoteplotní radiátor.
• Sekundární přezáření ohřívá obsazenou zónu. Ohřáté povrchy pomalu uvolňují teplo zpět do okolního vzduchu konvekcí a sáláním o nižší teplotě. Výsledkem je tepelný zásobník soustředěný poblíž podlahy, kde lidé skutečně pracují, spíše než silná vrstva horkého vzduchu zachycená pod střechou.

Jedním z důležitých fyzikálních konceptů je zde tepelná stratifikace. U horkovzdušného vytápění stoupá horký vzduch a hromadí se u stropu, takže teplotní rozdíly mezi střechou a podlahou snadno dosahují 10 °C až 15 °C ve vysokých budovách. Sálavé trubkové ohřívače tento problém obcházejí, protože se nespoléhají na vzduch jako primární teplonosné médium. Průmyslové zprávy obvykle uvádějí úspory provozních nákladů ve výši 30 % až 50 % oproti teplovzdušným systémům v prostorách s výškou stropu nad 6 metrů, a to především díky sníženým stratifikačním ztrátám. Druhý fyzikální koncept, který stojí za zmínku, je Stefan-Boltzmannův vztah: vyzařovaný výkon roste se čtvrtou mocninou absolutní povrchové teploty. Když se trubice zahřeje, zářivý výkon se prudce zvýší, což je důvod, proč výběr materiálu a tloušťka trubice tolik záleží na konzistentním výkonu.

Pull-Through vs. Push-Through: Směr proudění vzduchu a tvar plamene

Při specifikaci systému se setkáte se dvěma konfiguracemi hořáků. V průvlečném provedení je výfukový ventilátor umístěn na opačném konci trubky než hořák a táhne spaliny po celé délce. Tím se plamen rozšíří dále dolů v trubici a vytvoří rovnoměrnější teplotní profil podél celého sálavého povrchu. V protlačovacím provedení je dmychadlo umístěno na konci hořáku a tlačí směs vzduchu a paliva do trubky. To typicky vytváří teplejší zónu v blízkosti hořáku a chladnější zónu směrem k výfukovému konci. Zatímco oba přístupy fungují, průvlečné systémy mají tendenci vyhovovat delším trubkám a aplikacím, kde záleží na rovnoměrném pokrytí podlahy, zatímco průvlečné systémy mohou být v určitých dispozicích budov jednodušší na odvětrání. Pochopení tohoto rozdílu pomáhá při vyhodnocování toho, co znamená princip fungování sálavého trubkového ohřívače pro váš konkrétní půdorys a požadavky na distribuci tepla.

Proč sálavé trubkové ohřívače excelují ve vysokých a vysokých prostorech

Výhoda účinnosti je zřejmá, jakmile porovnáte, co se zahřívá. Jednotkové topidlo nebo teplovzdušné dmychadlo ohřívá celý objem vzduchu od podlahy ke stropu a ztrácí značnou část energie do nevyužitého horního prostoru. Sálavé trubkové ohřívače míří přímo na obsazenou zónu. Podlahy, stroje a pracovní stoly absorbují infračervené záření a stávají se tepelnou akumulační hmotou, zatímco vzduch samotný zůstává chladnější na úrovni dýchání. Protože teplý vzduch není nucen stoupat, teplotní gradient od podlahy ke stropu zůstává mnohem plošší – často jen rozdíl 1 °C až 3 °C. To se promítá do nižší spotřeby paliva, kratší doby zotavení po otevření dveří šachty a konzistentnějšího pohodlí na velkých otevřených plochách. Stejný princip také podporuje zónové řízení: můžete odpalovat pouze trubice nad obsazenými pracovními stanicemi, zatímco nevyužité uličky nebo skladovací prostory ponechat při nižší teplotě pozadí.

Výběr materiálu: Proč jsou pro sálavé trubice důležité vysokoteplotní slitiny

Ne všechny kovové trubky zvládají kontinuální vysokoteplotní cyklování stejným způsobem. V topných jednotkách budov dosahují provozní teploty trubek běžně 400 °C až 600 °C a v prostředí průmyslových pecí se toto číslo může vyšplhat přes 900 °C. Při těchto teplotách běžná uhlíková ocel rychle oxiduje, ztrácí strukturální pevnost a může selhat v důsledku creepové deformace – pomalého natahování a ztenčování, které se při tepelném namáhání zrychluje. Sálavé trubky ve tvaru U pro pecní systémy závisí na žáruvzdorných slitinách obsahujících chrom, nikl a křemík, aby vytvořily hustou, přilnavou vrstvu oxidu na povrchu trubky. Tato ochranná vrstva odolává další oxidaci a nauhličování, čímž přímo prodlužuje životnost.

Velkoobchodní výrobce zářivých trubek ve tvaru U, exportní společnost Jiangsu Huaye Technology Co., Ltd je čínský výrobce zářivých trubic ve tvaru U a společnost exportující zářivky ve tvaru U, vyrábíme na zakázku a w... Zobrazit produkt →

Důležitý je také způsob výroby. Odstředivé lití vytváří jemnou, směrově ztuhlou strukturu zrna s menším počtem vnitřních dutin než statické lití, což dává trubce lepší odolnost proti tepelné únavě při opakovaných cyklech ohřevu a chlazení. Povrchová emisivita trubice – její schopnost efektivně vyzařovat energii – se v průběhu času mění s vývojem vrstvy oxidu a složení slitiny ovlivňuje, jak stabilní tato emisivita zůstane po tisíce provozních hodin. V agresivních atmosférách obsahujících plyny obsahující síru nebo v prostředí pecí bohatých na uhlík se výběr materiálu stává ještě kritičtějším. Výběr správné třídy vysokoteplotní slitiny udržuje systém sálavého vytápění konzistentně v chodu a zároveň zabraňuje neplánovaným odstávkám. Operátoři průmyslových pecí, kteří potřebují delší intervaly výměny, se často zabývají hlouběji odlitky z vysokoteplotních slitin aby odpovídaly chemii trubek jejich specifické procesní atmosféře a teplotnímu profilu.

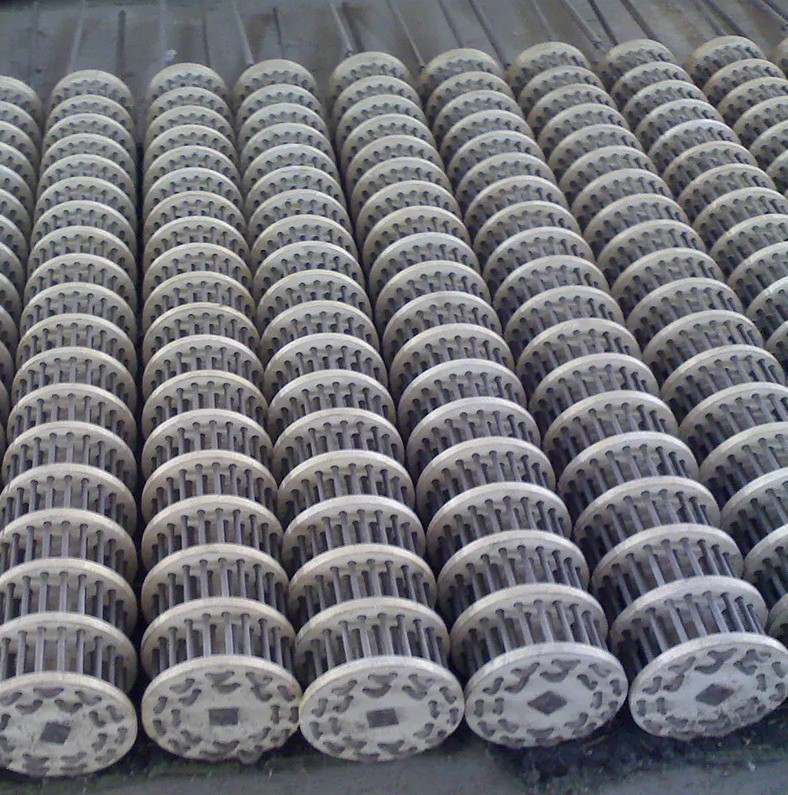

Výrobci vysokoteplotních slitinových odlitků, exportní společnost Jiangsu Huaye Technology Co., Ltd je čínský výrobce odlitků z vysokoteplotních slitin a vývozce odlitků z vysokoteplotních slitin com... Zobrazit produkt →

Od tepla budov po průmyslové pece: Dva různé světy pro sálavé trubice

Stejný fyzikální pracovní princip – spalujte palivo v utěsněné kovové trubici a nechte horký povrch vyzařovat energii – pohání zařízení, které vypadá zcela jinak než skladové topení. V linkách pro kontinuální žíhání pásů, galvanizačních pecích a operacích tepelného zpracování poskytují sálavé trubky přesně řízený, lokalizovaný ohřev bez vystavení ocelového pásu nebo obrobků vedlejším produktům spalování. Možnosti sálavé trubice ve tvaru W a konfigurace s více rameny zvyšují délku radiační dráhy v rámci kompaktního pláště pece, čímž zlepšují rovnoměrnost teploty po celé šířce pásu. Tyto sálavé trubice pece běžně pracují mezi 800 °C a 1200 °C, což je daleko nad typickými teplotami vytápění budov, a musí odolávat nauhličovanému nebo oxidačnímu prostředí, které by zničilo méně kvalitní kovy během týdnů.

Velkoobchodní výrobce sálavých trubic typu W, exportní společnost Jiangsu Huaye Technology Co., Ltd je čínský výrobce zářivek typu W a společnost exportující zářivky typu W, vyrábíme na zakázku a celé... Zobrazit produkt →

Tyto dvě rodiny aplikací odděluje několik rozdílů. Trubky průmyslových pecí vyžadují mnohem přísnější kontrolu rozložení teploty stěn – horká místa mohou poškodit produkt nebo zkrátit životnost trubky. Materiály musí tolerovat rychlé tepelné přechody během spouštění pece a chlazení a nosný systém trubek musí počítat s tepelnou roztažností bez vytváření koncentrací mechanického napětí. Systémy vytápění budov naopak upřednostňují účinnost paliva, nízké náklady na instalaci a konzistentní komfort na úrovni podlahy ve velkých otevřených rozpětích. Obě aplikace spočívají na stejné fyzice infračerveného záření, ale technická rozhodnutí týkající se materiálů, tvaru a strategie řízení se prudce rozcházejí s tím, jak eskalují požadavky na teplotu a proces.

Běžné problémy se sálavým trubkovým ohřívačem a kontroly údržby

I dobře navržený systém vyžaduje běžnou pozornost. Mezi několik častých problémových míst, se kterými se týmy údržby setkávají, patří:

• Zámek zapalování. Systém se pokouší rozsvítit, ale vypne se. Běžnými viníky jsou znečištěná nebo prasklá zapalovací elektroda, nedostatečný tlak přívodu plynu nebo vadný spínač vzduchové kontroly, který nedetekuje chod dmychadla. Problém často vyřeší jednoduchá vizuální kontrola elektrodové mezery a keramického izolátoru.
• Nedokonalé spalování. Usazeniny sazí na vnějšku trubky nebo přetrvávající zápach paliva naznačují problém s poměrem vzduchu a plynu. Bohaté směsi plýtvají palivem a mohou ukládat uhlík uvnitř trubky, což snižuje přenos tepla a urychluje korozi.
• Degradace povrchu trubek. Vyboulení, praskání nebo silné usazeniny na těle trubky signalizují přehřátí nebo nekompatibilitu materiálu s provozním prostředím. Pravidelné vizuální kontroly – zejména v blízkosti nejžhavější koncové zóny hořáku – zachytí první známky dříve, než dojde k prasknutí trubice.
• Znečištění reflektoru. Prach, olejová mlha nebo úlomky z procesu na leštěném povrchu reflektoru snižují radiační výkon směrem dolů. Čištění reflektorů během plánovaných odstávek obnovuje účinnost bez jakékoli výměny zařízení.

Uchovávání záznamů o vzhledu plamene, stavu povrchu trubek a naměřených hodnotách analýzy spalování pomáhá předvídat cykly výměny trubek spíše než reagovat na neočekávanou poruchu během topné sezóny.

Co je třeba pamatovat na provoz a výběr sálavého trubkového ohřívače

Pochopení toho, jak sálavý trubkový ohřívač funguje, objasňuje, proč tato technologie funguje tak odlišně od běžných teplovzdušných systémů. Spalování ohřívá stěnu trubky. Horký povrch vyzařuje infračervenou energii přímo na podlahy, stroje a obyvatele. Tyto povrchy absorbují, ukládají a jemně znovu vyzařují teplo do obsazené zóny, čímž snižují teplotní stratifikaci a plýtvání energií. U vysokých budov je výhoda účinnosti měřitelná a dobře zdokumentovaná. V průmyslových pecích umožňuje stejný princip – provedený pomocí žáruvzdorných slitin, přesného lití a odolnosti v řízené atmosféře – kontinuální zpracování pásu a tepelné zpracování při extrémních teplotách. Ať už hodnotíte řešení vytápění budovy nebo specifikujete trubky pro pec na galvanizační linku, výběr materiálu, tvaru trubky a konfigurace proudění vzduchu přímo ovlivňuje výkon a životnost. Chcete-li se podrobněji podívat na typy trubek a možnosti materiálů, které přemosťují tyto dva aplikační světy, přečtěte si naše podrobný průvodce zářivými trubicemi .
