Jak nainstalovat sálavou trubici?

Instalace a Radiant Tube správně zahrnuje čtyři základní fáze: přesné vyrovnání sestav trubek s připojením hořáku a rekuperátoru, instalace podpěr ve správných intervalech pro přizpůsobení tepelné roztažnosti, utěsnění všech spojů, aby nedocházelo k úniku spalin, a provedení nízkoteplotního zkušebního provozu před uvedením systému na plnou provozní teplotu. Nesprávné rozmístění podpěr je jednou z nejčastějších příčin předčasného prověšení a praskání sálavé trubice trubka, která se během provozu zahřeje na několik stovek stupňů Celsia, protože se výrazně roztahuje svou délku a potřebuje podpěry nastavit tak, aby byl tento pohyb bez namáhání stěn trubky.

Další častou chybou je vynechání nízkoteplotního zkušebního běhu před plným provozem, protože přímé natáčení sálavé trubice na plnou vypalovací teplotu bez postupného zahřívacího cyklu může způsobit tepelný šok, který vede předčasnému popraskání, zejména na části trubek z litých slitin, které vyžadují řízený ohřev, takže se snoubí nerovnoměrnému tepelnému namáhání.

Předinstalační příprava a kontrola

Před montáží trubek do konstrukce pece pomáhá důkladná kontrola jak sestavy trubek, tak prostředí instalace, zachytit případné problémy, které by byly mnohem složitější, jakmile bude instalace zahájena.

Klíčové kontroly před instalací

• Před montáží povrchu především trubek, nedošlo k poškození při přepravě, prasklinám nebo vadám odlitku
• zvlášť se, že rozměry otvoru pece odpovídají specifikacím sestavy trubky
• Ověřte, zda jsou spojovací těleso hořáku a rekuperátoru zarovnány s navrženými montážními místy trubky
• Zkontrolujte, zda je dodržen veškerý montážní materiál a těsnění, které jsou součástí sestavy trubek

Zachycení defektu během kontroly před instalací zabrání prasknutí vyšších nákladů a prostojům spojeným s odhalením nebo špatně zarovnané trubky poté, co byla pec již poprvé zapálena.

Umístění a vyrovnání uvnitř pece

Přesné vyrovnání během montáže přímo, jak rovnoměrně se trubice využívají a jak dobře se spojuje s hořákem a výfukovými přípojkami. I malá nesouosost může způsobit nerovnoměrné proudění spalin, což vede k horkým místům, které zkracují životnost trubice.

Kroky vyrovnání během montáže

1. Trubku umístěte otvorem ve stěně pece a opatrně ji veďte, abyste se vyhnuli kontaktu s žáruvzdornými okraji
2. Vycentrujte trubku v montážním límci, aby byla zachována rovnoměrná vůle na všech stranách
3. vhodné se, že montážní příruba hořáku je zarovnaná se vstupním připojením trubek
4. Zkontrolujte úroveň a přímou polohu podél vodorovného nebo závislého vedení trubky v závislosti na konfiguraci pece

Nevyrovnané připojení hořáku je běžným zdrojem lokalizovaného přehřátí na vstupní trubky, protože spaliny vystupující mimo střed vytváří nerovnoměrný dopad plamene na stěnu trubky, spíše než aby distribuovaly teplo rovnoměrně podél zamýšlené průtokové cesty.

Podpora rozteče a tepelné roztažnosti

Sálavé trubky se značně roztahují, když se zahřívají z okolního prostředí na plnou provozní teplotu, přičemž někdy dosahují teploty výrazně nad 900 stupňů Celsia v závislosti na teplotě. Podpěry musí být rozmístěny a navrženy tak, aby vyhovovaly této expanzi, aniž by omezovaly přirozený pohyb trubky.

Typické úvahy o podpoře podle konfigurace trubky

Trubka pevně upevněná v několika bodech bez tolerance pro expanzi pravděpodobně vznikne trhliny způsobená napětím prvních několika cyklů ohřevu , což je důvod, proč výrobci litých žáruvzdorných slitinových trubek obecně specifikují pevný opěrný bod na jednom konci a posuvné nebo válečkové podpěry podél zbývající délky.

Těsnění spojů a spojovacích bodů

Správné nasazení v každém připojovacím bodu úniku spalin, což může nejen snížit účinnost paliva, ale také představit bezpečnostní rizika v prostředí průmyslových pecí. Vysokoteplotní těsnění a tmely dimenzované pro rozsah provozních teplot trubky jsou nezbytné pro každý spoj.

Těsní tělo vyžaduje pozornost

• Připojení hořáku k trubce, které zažívá nejvyšší lokalizovanou teplotu
• Spojení trubky s rekuperátorem nebo výfukem na opačném konci
• Jakékoli přírubové spoje podél sestavy segmentované trubky
• Bod průniku stěny pece, kde trubka prochází žáruvzdorným materiálem

Použití materiálu těsnění pod trubky je běžnou chybou při instalaci, která vede k degradaci těsnění a plynu během relativně krátké doby po spuštění, takže potvrzení teplotního hodnocení těsnění podle konkrétní aplikace je nezbytným krokem před konečnou montáží.

Počáteční spuštění a nízkoteplotní testování

Po instalaci a utěsnění by sálavá trubice neměla být uvedena přímo na plnou provozní teplotu. Postupný zapínací cyklus umožňuje rovnoměrné roztahování materiálu trubky a umožňuje montážním týmům ověřit správnou funkci, než se pustí do plného zatížení pece.

Doporučená spouštěcí sekvence

1. Zapalte hořák při nízké rychlosti hoření a sledujte počáteční zahřívání trubice
2. Pomocí vhodných metod detekce úniku, zda na spojích neuniká žádný viditelný plyn
3. Postupně zvyšujte rychlost vypalování po krocích po dobu stanovenou výrobcem trubice
4. Sledujte pohyb expanze trubek v podpěrných bodech, abyste se ujistili, že podpěry fungují tak, jak byly navrženy
5. Uveďte systém na plnou provozní teplotu až po potvrzení stabilního výkonu v každém mezistupni

Výrobci pecí běžně doporučují několik hodin zahřívací doby pro sálavé trubice z lité slitiny, protože spěchání v této fázi je jednou z nejčastěji uváděných příčin selhání trubek v raném věku uváděných v záznamech o údržbě průmyslových pecí.

Běžné instalační chyby, kterým je třeba se vyhnout

Řada se chyb je příčinou většiny problémů průmyslových instalací sálavých hlášení v aplikacích pecí.

• Vynechání kontroly před instalací a montáží trubek se stávající vadou odlitku
• Rozteč podpěr příliš daleko od sebe, což umožňuje prověšení pod vlastní vahou trubky při vysoké teplotě
• Použití materiálu těsnění, který není dimenzován pro provozní teplotu trubky
• Přivedení pece na plnou teplotu příliš rychle bez postupného zahřívacího cyklu

Dodržování zdokumentovaného kontrolního seznamu místo instalace spoléhání se pouze na paměť nebo minulé zkušenosti pomáhá instalačním týmům vyhnout se těmto chybám, zejména u větších projektů pecí zahrnujících více sestav trubek instalovaných v rámci komprimované časové osy projektu.

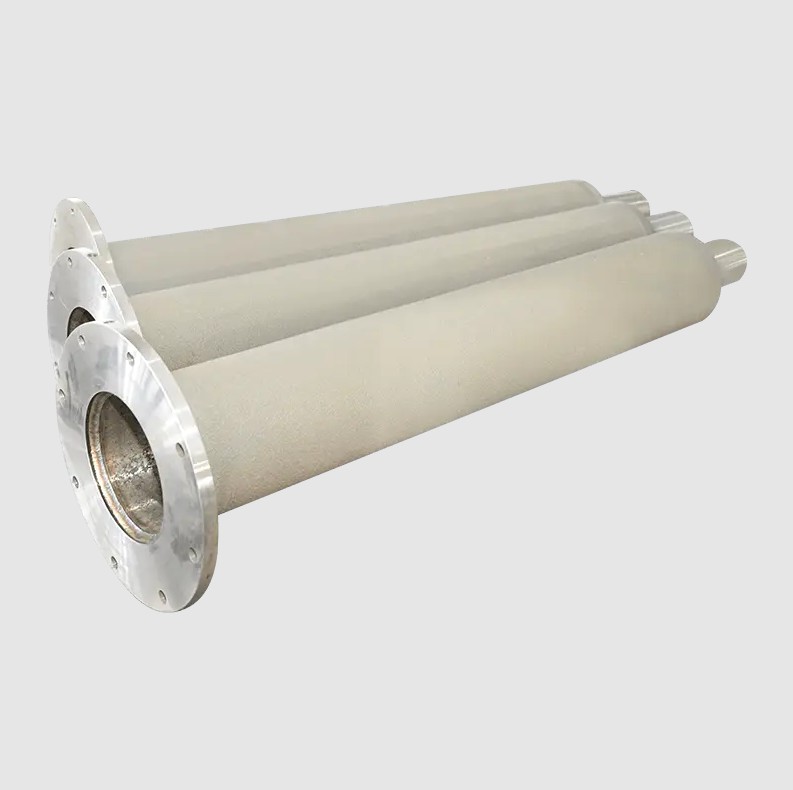

Výběr správného sálavé trubice pro danou aplikaci

Výběr konfigurace trubek, třídy materiálu a tvaru závisí na velikosti pece, cílové provozní teplotě a specifickém tepelném zpracování nebo průmyslovém procesu, který může používat. Přímé, U-tvarované, W-tvarované a jednokoncová konfigurace, každá vyhovuje různým uspořádáním pecí a domácností na vytápění.

Výrobci jako Huaye Casting výrobce Radiant Tube sestavy z řady žáruvzdorných slitin a tvarů navržených tak, aby odpovídaly konkrétním konfiguracím pece, což pomáhá instalačním týmům vybrat trubku již zkonstruovanou pro expanzní chování a teplotní rozsah očekávaný v dané aplikaci.

Průběžná kontrola po instalaci

I správně nainstalovaná sálavá trubice také z pravidelné kontroly, jakmile se dostane do běžného výrobního provozu. Kontrola podpěry, celistvosti těsnění spoje a stavu viditelného povrchu během období plánované údržby pomáhá zachytit pohyb vznikající problémy dříve, než povedou k neplánovaným odstávkám.

Stanovení plánu rutinních kontrol po počáteční instalaci a období spuštění umožňuje týmům údržbu potvrdit zařízení, že sálavá trubice pokračuje v rámci navrženého rozsahu tepelné roztažnosti, což prodlužuje životnost a snižuje riziko neočekávané poruchy během výroby.
