Jak efektivní jsou Radiant Tube?

Moderní průmyslová Radiant Tube systémy pracující v pecích tepelného zpracování dosahují tepelné účinnosti 40 až 75 % v závislosti na konfiguraci trubky, technologii hořáku, konstrukci pece a na tom, zda je integrován systém rekuperace tepla. U systémů s rekuperačními nebo regeneračními hořáky se horní hranice tohoto rozsahu rozšiřuje na 75 až 85 % — vytvoření rekuperovaných sálavých trubkových pecí mezi tepelně nejúčinnější dostupné konfigurace pro nepřímý plynový ohřev v aplikacích s řízenou atmosférou. (Zdroj: Industrial Heating Equipment Association, směrnice o účinnosti spalování; North American Combustion Handbook, 3. vydání, 1986.)

Účinnost sálavé trubice není pevné číslo – je to dynamická výkonnostní charakteristika určená souhrou účinnosti spalování, emisivity stěny trubky, zpětného získávání tepla spalin, geometrie pece a provozní teploty. Pochopení každé z těchto proměnných a jejich vzájemného působení je nezbytné pro specifikaci, provoz a udržování sálavých trubkových topných systémů na jejich maximálním produktivním potenciálu. Níže uvedené části podrobně zkoumají každý významný rozměr účinnosti sálavého tubusu se specifickými údaji a provozními příklady na podporu každého bodu.

Co je to sálavá trubice a proč na účinnosti záleží

Sálavá trubice je nepřímý plynový topný článek – obvykle utěsněná trubka z legované oceli nebo keramiky, kterou prochází plamen hořáku – používaný v pecích s řízenou atmosférou k ohřevu obrobků bez jejich vystavení produktům spalování. Trubka absorbuje spalné teplo z vnitřního plamene a vyzařuje ho ven do komory pece a vsázky, přičemž udržuje řízenou atmosféru (dusík, vodík, endotermický plyn nebo jiné ochranné atmosféry), kterou proces tepelného zpracování vyžaduje.

Otázka účinnosti je pro výběr a provoz zářivé trubice ústřední ze dvou vzájemně propojených důvodů. Za prvé, cena paliva: spalování zemního plynu představuje největší provozní náklady ve většině zařízení na tepelné zpracování a tepelná účinnost přímo určuje spotřebu plynu na jednotku tepla dodaného do zátěže. Zařízení provozující 10 sálavých trubkových pecí s 50% tepelnou účinností spíše než 70% účinností spotřebuje o 40 % více plynu při stejném výrobním výkonu – rozdíl v nákladech, který se v průmyslovém měřítku během jednoho roku provozu dramaticky zvyšuje. Za druhé, životnost trubice: provozní účinnost ovlivňuje rozložení teploty a špičkové teploty v trubici, což přímo určuje rychlost degradace materiálu trubice a frekvenci výměny.

(Zdroj: Ministerstvo energetiky USA, Energy Tips — Process Heating: Improve Your Combustion System; IHEA Combustion Technology Manual.)

Základní rovnice účinnosti

Tepelná účinnost sálavé trubky je definována jako poměr tepla dodaného do atmosféry pece a zátěže k celkovému teplu uvolněnému spalováním vstupního paliva. Vyjadřuje se jako:

Tepelná účinnost (%) = (Tepelný příkon – Tepelná ztráta spalin – Jiné ztráty) / Tepelný příkon x 100

Dominantním ztrátovým mechanismem v jakémkoli plynovém sálavém trubkovém systému je teplo odváděné ve výfukových (spalných) plynech opouštějících trubku. V jednoduchém sálavém potrubí bez rekuperace tepla běžně dosahují teploty spalin na výstupu z potrubí 800 až 1100 stupňů C při provozních teplotách pece 900 až 1 150 °C – což představuje podstatnou část původního spalovacího tepla odváděného nevyužitého do komína. Toto je primární problém účinnosti, který návrháři systémů sálavých trubic řeší prostřednictvím rekuperace, regenerace a optimalizace geometrie trubice.

Účinnost zářivé trubice podle typu konfigurace

Geometrické uspořádání sálavé trubice – přímá, U-trubka, P-trubka, W-trubka nebo jednostranná rekuperační trubice (SER) – je primární strukturální proměnnou, která určuje základní tepelnou účinnost před použitím jakékoli rekuperace tepla. Každá konfigurace rozděluje plamen a produkty spalování různě po délce trubky, což ovlivňuje rovnoměrnost přenosu tepla a výstupní teplotu spalin.

Proč jsou konfigurace s více průchody efektivnější

Výhoda účinnosti konfigurací U, P a W trubek oproti trubkám s přímým průchodem pochází ze zvýšené doby zdržení horkých spalin v trubce před výfukem. V trubce s přímým průchodem horké produkty spalování cestují po délce trubky jednou, než vystoupí. V U-trubici jsou stejné plyny přesměrovány zpět přes paralelní vratné rameno, čímž se efektivně zdvojnásobí čas dostupný pro přenos tepla do stěny trubky. Každý další průchod odebírá více tepla ze stejných spalin, než se dostanou do komína.

Termodynamickým důsledkem je měřitelně nižší výstupní teplota spalin na jednotku délky trubky. Konfigurace W-trubice se stejným vstupem hořáku a teplotou pece jako přímou trubkou obvykle dosahuje výstupní teploty spalin o 150 až 250 stupňů C nižší než přímá konfigurace – přímý převod tohoto teplotního rozdílu na rekuperované teplo dodávané do pece, spíše než odváděné do komína. (Zdroj: Flanagan, P.J., "Radiant Tubes — A Review," Journal of the Iron and Steel Institute, 1970; Steel Technology International Annual Review.)

Jednostranné rekuperační trubice: Lídr v účinnosti

Jednostranná rekuperační (SER) sálavá trubice představuje nejvyšší standard účinnosti dosažitelný konvenční technologií sálavých trubic. V konfiguraci SER jsou hořák a výstup spalin umístěny na stejném konci trubky – hořák spaluje centrální vnitřní trubkou, spaliny se obracejí na slepém konci a vracejí se přes prstencový vnější prostor obklopující vnitřní trubku, během čehož předehřívají přiváděný spalovací vzduch stěnou vnitřní trubky před výstupem na konci hořáku. Tato integrální rekuperace rekuperuje významnou část tepla spalin a vrací jej do spalovacího vzduchu, čímž snižuje spotřebu paliva potřebné k udržení dané teploty plamene.

Trubky SER s vysoce výkonnými kovovými rekuperátory předehřívají spalovací vzduch na 400 až 650 stupňů C před smícháním s palivem u hořáku – předehřev spalovacího vzduchu, který zlepšuje čistou tepelnou účinnost 15 až 25 procentních bodů ve srovnání se stejnou geometrií trubky pracující se spalovacím vzduchem o okolní teplotě. (Zdroj: WS Warmeprozesstechnik GmbH, "Samorekuperační hořákové systémy pro sálavé trubky," Tepelné zpracování kovů, 2003; Technická datová kniha Asociace plynových procesorů.)

Role účinnosti spalování ve výkonu sálavé trubice

Tepelná účinnost celého systému sálavých trubek začíná účinností spalování — úplností, se kterou se chemická energie v topném plynu uvolňuje jako teplo plamenem hořáku v trubce. Špatná účinnost spalování před trubkou snižuje teplo dostupné pro přenos na stěnu trubky bez ohledu na to, jak dobře je geometrie trubky optimalizována.

Stechiometrie a přebytek vzduchu

Účinnost spalování plynového hořáku je kriticky závislá na poměru vzduchu a paliva v místě spalování. Stechiometrické spalování – teoreticky dokonalý poměr, při kterém je veškerý uhlík a vodík oxidován přesně tím dostupným kyslíkem – uvolňuje maximum tepla na jednotku paliva. V praxi hořáky pracují s malým přebytkem vzduchu (typicky 5 až 15 % přebytku vzduchu pro předsměšovací hořáky v aplikacích se sálavými trubicemi), aby bylo zajištěno úplné spálení a zabránilo se tvorbě oxidu uhelnatého.

Pokuta za účinnost za přebytečný vzduch je přímočará: každý krychlový metr přebytečného vzduchu, který není potřebný pro spalování, je stále ohříván plamenem a musí vycházet z trubice jako horký výfuk a nést s sebou teplo, které nic nepřispívá k chemii spalování. Při 10% přebytku vzduchu je snížení účinnosti spalování mírné – přibližně 1 až 2 procentní body při teplotách pece nižších než 1 000 °C. Při 30% přebytku vzduchu – což je běžný výsledek špatně nastavených nebo poškozených řídicích systémů hořáku – se trest zvyšuje na 4 až 8 procentních bodů značná a zcela odstranitelná ztráta účinnosti. (Zdroj: Ministerstvo energetiky USA, výpočty účinnosti spalování, přehled energetické účinnosti a obnovitelné energie.)

Monitorování kyslíku ve spalinách

Praktickým nástrojem pro udržení účinnosti spalování v sálavých trubkových systémech je kontinuální sledování obsahu kyslíku ve spalinách na výstupu z trubice pomocí kalibrovaného analyzátoru kyslíku oxidu zirkoničitého. Cílový obsah kyslíku ve spalinách z dobře nastaveného sálavého trubicového hořáku je 1,5 až 3,5 % objemu O2 — indikující mírně chudé spalování (přebytek vzduchu) bez významného plýtvání kyslíkem. Systémy s automatizovaným řízením korekce kyslíku – kde se poměr paliva a vzduchu kontinuálně upravuje tak, aby byl zachován cílový kyslík ve spalinách – trvale dosahují vyšší účinnosti spalování než ručně nastavené systémy a obnovují další hodnotu účinnosti přesného řízení vzduch-palivo.

Konstrukce hořáku a charakteristika plamene

Konstrukce hořáku použitá v sálavé trubici hluboce ovlivňuje jak účinnost spalování, tak distribuci tepla po délce trubky. Vysokorychlostní hořáky, které směřují plamen axiálně dolů po trubici, dosahují vysoké turbulence a rychlého míchání, čímž podporují úplné spalování v krátké délce plamene. Hořáky s nízkým obsahem NOx využívající stupňovité spalování (primární zóna bohatá na palivo následovaná vstřikováním sekundárního vzduchu) prodlužují plamen a rovnoměrněji distribuují teplo podél trubky, čímž snižují špičkové teploty horkého místa, které urychlují degradaci materiálu trubky – zlepšují jak tepelnou stejnoměrnost, tak životnost trubky, i když někdy při nízkých nákladech na účinnost spalování v rozmezí 1 až 2 procentních bodů. (Zdroj: Baukal, C.E., "Industrial Burners Handbook", CRC Press, 2003.)

Systémy rekuperace tepla: Možnosti rekuperace a regenerace

Rekuperace tepla z výfukových plynů sálavých trubek je nejúčinnějším samostatným zásahem pro zlepšení celkové účinnosti systému. U sálavých trubkových systémů se používají dvě základní technologie rekuperace tepla: rekuperační systémy (které přenášejí teplo ze spalin do přiváděného spalovacího vzduchu kontinuálně přes kovový výměník tepla) a regenerační systémy (které využívají střídavé zásobníky horkého oblázkového lože nebo keramické matrice k absorbování a uvolňování výfukového tepla v časovaných cyklech).

Systémy rekuperačních hořáků

Rekuperační sálavý trubkový hořák obsahuje kovový výměník tepla – obvykle vyrobený z vysokoteplotní legované oceli nebo karbidu křemíku – kterým procházejí horké výfukové plyny na své cestě do komína a přiváděný spalovací vzduch prochází opačným (protiproudým) směrem. Tato protiproudá výměna tepla předehřívá spalovací vzduch před jeho vstupem do hořáku, čímž se snižuje energie paliva potřebná k dosažení teploty plamene potřebné pro proces.

Zisk účinnosti z rekuperace přímo souvisí s dosaženou teplotou předehřevu spalovacího vzduchu:

• Spalovací vzduch předehřátý na 200 stupňů C: Úspora paliva přibližně 10 až 13 % ve srovnání se spalováním studeným vzduchem při teplotě pece 1 000 °C
• Spalovací vzduch předehřátý na 400 stupňů C: Úspora paliva přibližně 20 až 25 %
• Spalovací vzduch předehřátý na 600 stupňů C: Úspora paliva přibližně 32 až 38 %

(Zdroj: Thekdi, A. a Nimbalkar, S.U., "Industrial Waste Heat Recovery — Potential Applications," Úřad energetické účinnosti a obnovitelné energie amerického ministerstva energetiky, 2014.)

Praktická horní hranice předehřívací teploty kovového rekuperátoru je omezena vysokoteplotními mechanickými vlastnostmi materiálu rekuperátoru — standardní rekuperátory z austenitické nerezové oceli jsou omezeny na vstupní teplotu spalin přibližně 700 °C; Keramické rekuperátory z karbidu křemíku zvládnou vstupní teploty až 1 300 stupňů C pro aplikace vysokoteplotních pecí.

Systémy regeneračních hořáků

Regenerační hořáky se sálavými trubicemi využívají dvojice hořáků spalujících střídavě – zatímco jeden hořák hoří skrze svou sálavou trubici, spaliny z opačného konce jsou nasávány přes keramické oblázkové lože nebo voštinovou matrici, která absorbuje výfukové teplo. Když se cyklus spalování obrátí, čerstvý spalovací vzduch pro nově zapalovací hořák prochází horkým keramickým ložem, absorbuje nahromaděné odpadní teplo a vstupuje do spalovací zóny při velmi vysoké teplotě.

Regenerační systémy dosahují vyšších teplot předehřívání spalovacího vzduchu než rekuperační systémy – obvykle Předehřejte na 800 až 1000 stupňů C při teplotách pece 1 000 až 1 200 °C – přináší úsporu paliva 40 až 55 % ve srovnání se spalováním studeným vzduchem za ekvivalentních procesních podmínek. Díky tomu jsou systémy regenerativních sálavých trubic konfigurací s nejvyšší účinností dostupnou pro operace kontinuálního tepelného zpracování při vysokých teplotách. Kompromisem jsou zvýšené kapitálové náklady, složitější řídicí systémy a vyšší požadavky na údržbu sestav spínacích ventilů a média s keramickým ložem, které jsou jedinečné pro systémy regeneračních hořáků. (Zdroj: Patel, N. et al., "Technologie regenerativního hořáku pro pece na tepelné zpracování," Thermal Processing Magazine, 2015.)

Materiál trubice a jeho vliv na účinnost záření

Materiál, ze kterého je sálavá trubice konstruována, ovlivňuje účinnost dvěma mechanismy: emisivitou povrchu trubky (která určuje, jak efektivně vyzařuje teplo do pece) a tepelnou vodivostí trubice a maximální provozní teplotou (které určují, kolik tepla může být přeneseno stěnou trubky, než degradace materiálu omezí provozní intenzitu).

Emisivita a radiační přenos tepla

Sálavá trubice přenáší teplo do svého okolí především tepelným zářením – elektromagnetickým vyzařováním energie z povrchu horké trubky do chladnějších stěn pece a obrobků. Účinnost tohoto přenosu záření se řídí emisivitou povrchu trubice (epsilon), bezrozměrnou hodnotou mezi 0 a 1, kde 1 představuje dokonalý zářič černého tělesa.

Tepelný tok vyzařovaný z povrchu trubky popisuje Stefan-Boltzmannův zákon:

Q = epsilon x sigma x A x (T_trubka na mocninu 4 - T_pec na mocninu 4)

Kde sigma je Stefanova-Boltzmannova konstanta (5,67 x 10 na výkon -8 W/m2K4), A je plocha povrchu trubky, T_tube je absolutní povrchová teplota trubky a T_pec je absolutní teplota pece. Teplotní závislost čtvrtého výkonu znamená, že i malé zvýšení povrchové teploty trubice způsobí velké zvýšení vyzařovaného tepelného toku – a že emisivita, která násobí celý člen záření, má přímý a lineární vliv na vyzařovaný výkon. (Zdroj: Incropera, F.P. et al., "Fundamentals of Heat and Mass Transfer," 7. vydání, Wiley, 2011.)

Hodnoty emisivity podle materiálu trubky

Stav povrchu a degradace emisivity

Emisivita není pevnou vlastností materiálu trubky – mění se v závislosti na stavu povrchu v průběhu času. Čerstvě vyrobená zářivá trubice ze slitiny vytváří na svém povrchu vrstvu oxidu chromitého během počátečního vysokoteplotního provozu (proces zvaný kondicionování nebo koření), který ve skutečnosti zvyšuje emisivitu ve srovnání s leštěným povrchem z výroby. Tato vrstva okují – obvykle o tloušťce 10 až 50 mikrometrů – má hodnoty emisivity v rozmezí 0,85 až 0,92, tedy vyšší než spodní kovový povrch slitiny o 0,70 až 0,80. Správně upravené slitinové sálavé trubice proto vyzařují efektivněji než nové, neupravené trubice – což je neintuitivní zjištění, které podtrhuje důležitost správných postupů při uvádění do provozu.

Jak však trubky stárnou, růst vodního kamene pokračuje za optimální ochrannou vrstvu a začíná se odlupovat a vnitřní nauhličování a oxidace degradují stěnu trubky. Silně okujené, vnitřně nauhličované trubky mohou vyvinout sníženou účinnou tepelnou vodivost stěny, která zhoršuje přenos tepla ze spalovací strany na vyzařující vnější povrch, což částečně kompenzuje výhodu emisivity vyvinuté vrstvy okují.

Rozložení teploty a jeho vliv na účinnost

Rovnoměrnost rozložení teploty po délce sálavého tubusu je jak parametrem účinnosti, tak parametrem kvality. Nerovnoměrné rozložení teploty plýtvá dostupnou povrchovou plochou trubky pro přenos tepla a vytváří koncentrace tepelného napětí, které urychlují degradaci materiálu trubky.

Problém horké zóny u jednoprůchodových trubek

V přímé (jednoprůchodové) sálavé trubici je plamen z hořáku nejžhavější bezprostředně za špičkou hořáku a vytváří lokalizovanou horkou zónu v prvních 20 až 30 % délky trubky, kde teplota výrazně převyšuje zbytek trubky. Tato horká zóna může dosáhnout teplot 100 až 200 stupňů C nad průměrnou povrchovou teplotou trubky , vytvářející oblast intenzivního tepelného namáhání a zrychlené oxidace a tečení, která je nejčastějším iniciačním bodem selhání zářivé trubice v jednoprůchodových konfiguracích.

Horká zóna také představuje formu efektivního plýtvání — extrémně vysoká teplota této zóny lokálně vyvolává velmi vysokou intenzitu záření, ale převážná část délky trubky pod horkou zónou je výrazně chladnější, než je nutné pro efektivní přenos tepla. Celkový přenos tepla z trubky je proto méně stejnoměrně rozdělen, než by stejný tepelný příkon produkoval v konfiguraci s více průchody nebo s postupným spalováním s nízkým obsahem NOx.

Stupňování plamene s nízkými emisemi NOx a rovnoměrnost teploty

Technologie hořáku s nízkým obsahem NOx, původně vyvinutá pro snížení emisí oxidů dusíku ze spalování plynu, má příznivý vedlejší účinek v podobě rovnoměrnějšího rozložení teploty po délce trubky. Stupňováním spalování – spalováním paliva ve dvou nebo třech po sobě jdoucích zónách podél trubky spíše než v koncentrovaném primárním plameni – se maximální teplota snižuje a uvolňování tepla se rozkládá po delší délce trubky. V aplikacích se sálavými trubicemi to produkuje:

• Špičkové snížení povrchové teploty trubky 50 až 100 stupňů C v horké zóně ve srovnání s běžnými jednostupňovými hořáky při ekvivalentním tepelném příkonu
• Zlepšení rovnoměrnosti teploty — standardní odchylka povrchové teploty trubky podél délky trubky se může zlepšit 80 až 120 stupňů C pro konvenční hořáky 30 až 50 stupňů C pro dobře navržené stupňovité spalovací hořáky
• Prodloužení životnosti trubek 20 až 40 % v horké zóně kvůli snížené špičkové teplotě a cyklování tepelného napětí

(Zdroj: Baukal, C.E. a Waibel, R.T., "Příručka NOx pro průmysl kovů," Technická zpráva institutu pro výzkum plynu; Laboratoře American Gas Association.)

Konstrukční faktory pece ovlivňující účinnost sálavé trubice

Účinnost dodávaná systémem sálavých trubek nezávisí pouze na konstrukci trubice a hořáku, ale také na tom, jak je soustava trubek integrována do konstrukce pece. Tepelnou účinnost systému významně ovlivňuje několik konstrukčních faktorů pece.

Rozteč trubek a faktor pohledu na pec

Faktor zobrazení mezi soustavou sálavých trubek a zatížením pece – geometrický parametr, který popisuje, jaká část záření opouštějícího povrch trubky se dostane přímo k zatížení – určuje, jak efektivně vyzařovaná energie trubky ohřívá obrobek. Trubky rozmístěné příliš široce nechávají velké plochy boční stěny pece přímo vystavené zátěži, což způsobuje, že zátěž si vyměňuje záření s chladnější stěnou pece spíše než s horkým povrchem trubky. Trubky umístěné příliš blízko vzájemně blokují výhled na zátěž (výměna záření z trubek na trubku) a povrch odpadní trubky při ohřevu sousedních trubek, spíše než na obrobek.

Optimální rozteč trubek u sálavé trubkové pece je typicky určena vnějším průměrem trubky (OD) a výškou pece. Běžným konstrukčním pravidlem je rozmístění trubek ve vzdálenosti od středu ke středu 2 až 3 násobek vnějšího průměru trubky když jsou trubky namontovány na boční stěny pece, se zátěží umístěnou ve vzdálenosti přibližně rovné 1 až 1,5 násobek rozteče trubek z čela trubky. Tato geometrie maximalizuje kombinovaný faktor pohledu soustavy trubek na náklad při zachování dostatečného přístupu spalovacího vzduchu a paliva. (Zdroj: Trinks, W. a Mawhinney, M.H., "Industrial Furnaces", svazek 1, 6. vydání, Wiley, 2003.)

Izolace pece a tepelná hmota

Kvalita izolace stěn pece přímo ovlivňuje účinnost systému prostřednictvím dvou mechanismů. Špatná izolace způsobuje značné tepelné ztráty stěnami a střechou pece – teplo, které je vytvářeno sálavými trubicemi, ale vystupuje konstrukcí, spíše než aby ohřívalo náklad. Tato ztráta stěny je přímým odečtením účinnosti z tepla dodávaného trubkami. Izolace z keramických vláken v moderní konstrukci pece dosahuje hodnot tepelného toku stěn 500 až 1 500 W/m2 při provozní teplotě ve srovnání s 3 000 až 6 000 W/m2 u starších stěn pecí s cihlovou izolací – snížení tepelných ztrát stěn o 60 až 75 %, což se přímo promítá do zlepšení celkové účinnosti systému.

Tepelná hmota pece – tepelná energie uložená ve stěnách a konstrukci pece, která musí být dodána, než pec dosáhne provozní teploty z chladu – ovlivňuje účinnost především v provozech vsázkové pece s častými cykly ohřevu. Cihlové pece s vysokou tepelnou hmotností vyžadují podstatně více energie paliva na cyklus k uvedení pece na teplotu než konstrukce s izolací z keramických vláken s nízkou tepelnou hmotností. Pro vsázkové operace s více než jedním ohřevem za směnu může představovat energie paliva spotřebovaná při ohřevu konstrukce pece 10 až 20 % celkové spotřeby paliva — složka účinnosti, která je často přehlížena při srovnávání systémů, která se zaměřují pouze na provozní účinnost v ustáleném stavu.

Odvod spalin a ztráty komínem

Účinnost zpětného získávání tepla ze spalin je ovlivněna také konstrukcí potrubí mezi výfuky sálavých trubek a rekuperátorem nebo komínem. Dlouhé, neizolované spalinové kanály umožňují horkým výfukovým plynům vychladnout před tím, než se dostanou do rekuperátoru, čímž se snižuje dostupná teplotní hnací síla pro předehřívání vzduchu a plýtvání teplem do okolí. Dobře navržené systémy izolují spalinové potrubí keramickým vláknem nebo minerální vlnou, minimalizují tepelné ztráty potrubí a zachovávají teplotu spalin pro maximální účinnost rekuperace.

Monitorování a udržování účinnosti zářivých trubic v provozu

Účinnost sálavé trubice není statická – mění se nepřetržitě po celou dobu životnosti trubice a systému hořáku. Systematické monitorování a preventivní údržba jsou nezbytné k tomu, aby se zabránilo poklesu účinnosti směrem dolů z její projektované hodnoty, protože zařízení stárne a podmínky procesu se mění.

Klíčové ukazatele výkonu pro systémy sálavých trubic

Následující měřitelné parametry poskytují v reálném čase a periodické hodnocení účinnosti systému sálavých trubic:

• Teplota spalin na výstupu z trubky: Nejpřímější ukazatel účinnosti rekuperace tepla. Rostoucí výstupní teplota spalin při konstantní teplotě pece indikuje zhoršující se výkon rekuperátoru, nadměrný přebytek vzduchu nebo zvýšené tepelné ztráty pece vyžadující další výkon hořáku. Zvýšení výstupní teploty spalin o 10 stupňů C typicky představuje přibližně Snížení tepelné účinnosti o 0,5 až 1,0 %. .
• Obsah kyslíku ve spalinách: Průběžně měřeno kalibrovaným analyzátorem oxidu zirkoničitého. Hodnoty trvale nad 4 až 5 % O2 indikují nadměrný přebytek vzduchu a zbytečné ztráty tepla ve výfukovém proudu. Hodnoty pod 1 % O2 indikují substechiometrické spalování s rizikem tvorby oxidu uhelnatého a neúplnou účinností spalování.
• Teplota předehřevu spalovacího vzduchu: U systémů s rekuperací znamená pokles teploty předehřívání spalovacího vzduchu při konstantních podmínkách vstupu spalin zanášení rekuperátoru, usazování vodního kamene na teplosměnných plochách nebo degradaci materiálu rekuperátoru.
• Spotřeba paliva na jednotku výroby: Nejvyšší integrovaná metrika účinnosti – specifická spotřeba paliva (MJ/kg zpracovaných dílů) sleduje celkový systém včetně pece, trubek, hořáků a rekuperace tepla oproti skutečnému výrobnímu výkonu. Rostoucí měrná spotřeba paliva je hlavním ukazatelem toho, že jsou zapotřebí zásahy ke zlepšení účinnosti.
• Povrchová teplota trubky (měřená pyrometrem nebo termočlánkem): Monitorování povrchové teploty trubky v několika bodech podél délky identifikuje horká místa, která indikují dopad plamene, deformaci geometrie trubky nebo vnitřní nánosy vodního kamene ovlivňující přenos tepla.

Činnosti údržby, které zachovávají efektivitu

Následující plánované úkony údržby udržují účinnost systému sálavých trubic po celou dobu životnosti trubice na konstrukčních hodnotách nebo blízko nich:

1. Kalibrace poměru vzduch-palivo hořáku: Roční nebo dvouletá kalibrace regulace spalovacího vzduchu pomocí kalibrovaného analyzátoru spalin, úprava poměru vzduch-palivo na cílovou hladinu přebytku vzduchu a zdokumentování nastavení. Posun řízení hořáku je jednou z nejčastějších příčin snížení účinnosti v systémech pracujících v terénu.
2. Čištění rekuperátoru: Odstranění a čištění vnitřních teplosměnných ploch rekuperátoru k odstranění prachu, vodního kamene a usazenin spalin, které se hromadí a snižují koeficient přenosu tepla. Pro většinu průmyslových prostředí je vhodné každoroční čištění během plánovaných odstávek údržby; silně znečištěná prostředí (slévárny, kovárny) mohou vyžadovat častější čištění.
3. Vizuální a rozměrová kontrola trubek: Pravidelná kontrola vnějšího povrchu trubice z hlediska zkreslení, horkých míst (viditelných jako barevné variace nebo změny vzoru měřítka) a iniciace makrotrhlin. Vnitřní kontrola pomocí boroskopické kamery odhaluje nauhličení, vnitřní oxidaci a poškození působením plamene, které není zvenčí viditelné.
4. Kontrola spalinového systému: Kontrola všech spalinových cest, zda nedochází k úniku vzduchu (který ředí spaliny a snižuje jejich teplotu, čímž se snižuje výkon rekuperátoru) a potvrzení, že jsou správně nastaveny regulace tahu komína.
5. Výměna opotřebovaných částí trubky: Proaktivní výměna sekcí trubek vykazujících ztenčení, deformaci nebo vnitřní nauhličování předtím, než dojde k poruše – plánované výměny během plánovaných odstávek údržby stojí zlomek nouzových výměn během odstávek výroby.

Porovnání účinnosti: Sálavé trubice vs. Přímé a elektrické vytápění

Pochopení účinnosti sálavých trubic vyžaduje kontext – jak je to ve srovnání s alternativními technologiemi vytápění, které jí konkurují v aplikacích průmyslového tepelného zpracování?

Elektrický odporový ohřev dosahuje vyšší účinnosti v místě použití než plynové sálavé trubice při měření na bázi elektrického příkonu. Když se však uvažuje o primární energetické účinnosti – zohlednění ztrát účinnosti při výrobě a přenosu elektrické energie (obvykle 35 až 40% účinnost výroby u elektráren na fosilní paliva s průměrem sítě) — primární energetická účinnost elektrického odporového vytápění na výrobní úrovni je pouze 30 až 35 %, ve srovnání s 60 až 85 % u sálavých trubic s rekuperací na plyn v místě spalování paliva. Na trzích s vysokou penetrací elektřiny z obnovitelných zdrojů se toto srovnání primární energie příznivě mění u elektrického vytápění – což je s dekarbonizací sítí stále důležitější faktor. (Zdroj: IEA World Energy Outlook; EPA Power Generation Efficiency Data.)

Pro aplikace tepelného zpracování s řízenou atmosférou – nauhličování, karbonitridace, neutrální kalení, žíhání a popouštění – zářivá trubice zůstává preferovanou kombinací kompatibility s atmosférou a účinnosti spalování plynu , s rekuperovanými konfiguracemi poskytujícími primární energetickou účinnost, která se blíží elektrickému odporovému vytápění, když je aplikováno účtování zdroje energie.

Praktické kroky ke zvýšení účinnosti u stávajících instalací sálavých trubek

Pro zařízení provozující stávající sálavé trubkové pece, které nebyly optimalizovány pro maximální účinnost, nabízejí následující opatření nejvýznamnější a nákladově nejefektivnější zlepšení, seřazená podle typické doby návratnosti.

Optimalizace poměru vzduch-palivo hořáku

Náklady na realizaci: nízké. Doba návratnosti: okamžitá. Jediné měření analýzy spalování a seřízení hořáku pomocí přenosného analyzátoru spalin kalibrovaného pro současné měření O2, CO, CO2 a účinnosti spalování může obnovit 5 až 15 % spotřeby paliva v systémech, které pracovaly se špatnou regulací vzduch-palivo. Jedná se o nejdostupnější a nejrychleji dostupnou intervenci účinnosti s návratností a měla by být první akcí v každém programu na zlepšení účinnosti zářivek.

Instalace nebo upgrade rekuperátoru

Náklady na implementaci: střední až vysoké (15 000 až 80 000 USD na trubku v závislosti na velikosti a konfiguraci). Doba návratnosti: 12 až 36 měsíců při typických cenách průmyslového zemního plynu. Instalace systému rekuperačního hořáku na dříve nerekuperovanou sálavou trubici může snížit spotřebu paliva o 20 až 35 % při provozních teplotách 900 až 1050 °C. U pecí s mnoha sálavými trubkovými hořáky (8 až 20 hořáků na pec je typických pro konstrukce s kontinuálním pásem nebo válečkovou nístějí) je úspora agregátního paliva značná a doby návratnosti jsou odpovídajícím způsobem krátké.

Zlepšení těsnění pece

Infiltrace vzduchu do komor pece přes těsnění dvířek, elektrodové otvory, prostupy termočlánků a dopravníkové otvory způsobuje dvě snížení účinnosti: ředí řízenou atmosféru (zvyšuje spotřebu atmosférického plynu) a přivádí studený vzduch, který musí sálavé trubice ohřívat, čímž se zvyšuje spotřeba paliva bez produktivního výkonu. Systematické utěsnění cest pro infiltraci vzduchu – pomocí těsnění lan z keramických vláken na dveřích, těsnění pro čištění na otvorech dopravníků a těsnění z minerální vlny na prostupech nástrojů – může snížit spotřebu paliva 5 až 12 % ve starších pecích se zhoršeným těsněním.

Upgrade izolace

Nahrazení poškozených žáruvzdorných cihel modulovou izolací z keramických vláken na stěnách pece a na střeše současně snižuje tepelné ztráty stěn a tepelnou hmotu v ustáleném stavu, čímž se zlepšuje jak nepřetržitá provozní účinnost, tak účinnost vsádkového cyklu. U pecí starších než 15 až 20 let s původní cihlovou izolací se modernizací izolace obvykle dosáhne úspor paliva 15 až 25 % s dobou návratnosti 2 až 5 let v závislosti na velikosti pece a provozních hodinách. (Zdroj: DOE Industrial Technologies Program, „Snížení a rekuperace odpadního tepla pro zlepšení účinnosti pece“; Technický bulletin IHEA o izolaci pecí.)

Naše řada sálavých trubic: Efektivita konstrukce do každé součásti

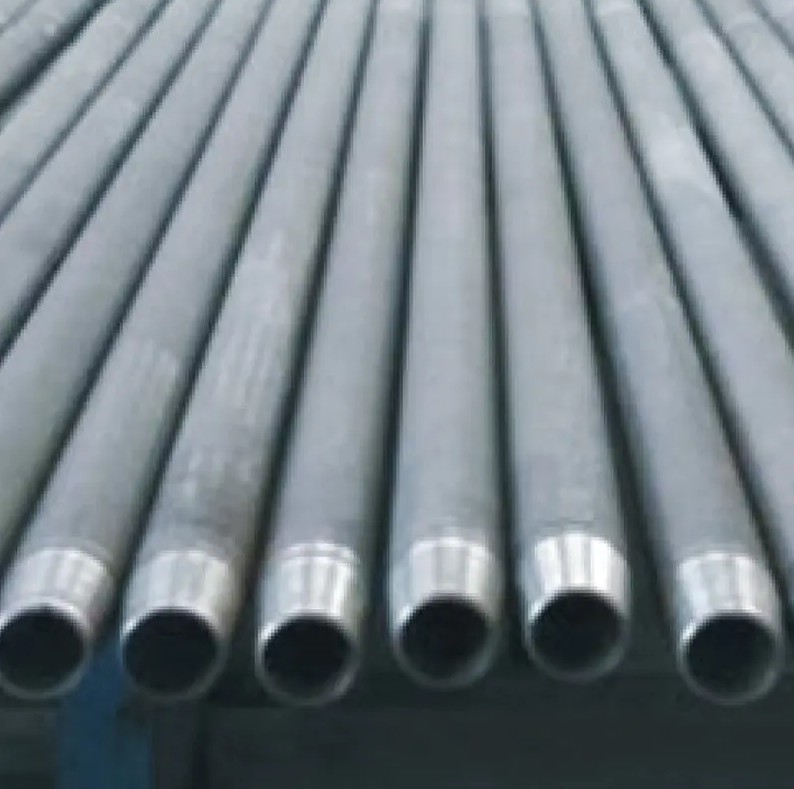

naše Radiant Tube Produktová řada je navržena a vyrobena s tepelnou účinností a životností jako stejnými inženýrskými prioritami. Každá trubka v naší řadě je vyrobena z pečlivě vybraných slitin niklu s vysokým obsahem chromu – včetně jakostí HK40, modifikovaných HP a 35Cr-45Ni – s kontrolou složení a kvalitou odlévání optimalizovanými pro vysokou emisivitu povrchu, nízkou míru vnitřní oxidace a odolnost proti tečení, které maximalizují účinnost záření a životnost v náročných prostředích kontinuálních pecí.

Mezi klíčové technické vlastnosti naší řady sálavých trubic, které podporují provozní efektivitu, patří:

• Přesná kontrola složení slitiny zajištění konzistentních úrovní chrómu a niklu, které vytvářejí optimální ochranné oxidové měřítko s hodnotami emisivity v rozsahu 0,82 až 0,91 po úpravě – maximalizace intenzity záření při jakékoli dané teplotě stěny trubky
• Kontrolované tolerance tloušťky stěny a průměru které zajišťují přesné lícování s hořákovými sestavami a připojeními rekuperátoru, zachování integrity těsnění, které zabraňuje obtoku spalin a zachovává účinnost rekuperace tepla
• Kompletní řada konfigurací trubek — přímé geometrie, U-trubice, P-trubice a W-trubice — aby odpovídaly specifickému uspořádání pece a cíli účinnosti každé instalace, s vlastními délkami a poloměry ohybu, které optimalizují poměr materiálu k povrchu trubky
• Povrchová úprava a rozměrová konzistence z výroby odstředivého lití, které vytváří rovnoměrné kolísání tloušťky stěny pod 8 % a hladké povrchy vnitřního vývrtu, které minimalizují odpor proudění spalin – což přispívá k rovnoměrnému vývoji plamene a distribuci tepla po délce trubky
• Vysokoteplotní třídy slitin pro SER a rekuperační aplikace — tam, kde je spalovací vzduch předehřátý na 400 až 650 °C před hořákem, musí materiály trubice v blízkosti konce hořáku odolat zvýšenému tepelnému zatížení; naše třídy prémiové slitiny si za těchto podmínek zachovávají strukturální integritu po prodloužené servisní intervaly
• Certifikace materiálu a plná sledovatelnost — Certifikáty o chemickém složení, údaje o zkouškách mechanických vlastností a záznamy o nedestruktivní kontrole doprovázejí každou dodávku trubek, které podporují požadavky na kvalifikaci materiálu v leteckém, automobilovém a obranném tepelném zpracování

Ať už se jedná o velkoobjemovou kontinuální automobilovou nauhličovací linku, kde jsou náklady na palivo na zpracovanou jednotku primárním ekonomickým měřítkem, přesné letecké kalicí pece, kde je dominantním požadavkem stejnoměrnost teploty, nebo speciální keramické slinovací pece pracující při maximálních teplotách technologie SiC trubek, naše řada sálavých trubek poskytuje kvalitu materiálu a geometrickou přesnost potřebnou pro provoz s maximální účinností po celou dobu životnosti trubky.
