Co jsou tyče z vysokoteplotní slitiny?

Vysokoteplotní slitinové tyče — běžně označované jako tyče z vysoce legované slitiny nebo tyče z předslitiny — jsou precizně zpracované kovové materiály na bázi niklu, kobaltu nebo železa, které jsou schopné vydržet mechanické zatížení a odolávat oxidaci při teplotách přesahující 600°C . Dodávají se ve formě tyčí nebo tyčí a slouží jako primární surovina pro přetavování a vytavitelné lití kritických součástí v letectví, energetice a průmyslových aplikacích. Jejich hodnota spočívá v jedinečné kombinaci pevnosti při vysokých teplotách, odolnosti proti tečení, únavě a odolnosti proti korozi za tepla, které se žádná jiná třída konstrukčních materiálů nevyrovná v celém požadovaném teplotním rozsahu.

Definice a klasifikace tyčí z vysokoteplotní slitiny

Vysokoteplotní slitiny, také známé jako superslitiny, jsou specializovanou skupinou kovových materiálů navržených tak, aby fungovaly při značném mechanickém namáhání při zvýšených teplotách po dlouhou dobu provozu. Jsou-li vyráběny ve formě tyčí nebo tyčí, nejčastěji se označují jako tyče z mistrovské slitiny — termín, který odráží jejich roli jako přesně kontrolovaného výchozího materiálu pro následné odlévací operace.

Tyče ze superslitiny jsou rozděleny do tří základních rodin na základě jejich matricového prvku:

• Superslitiny na bázi niklu: Nejpoužívanější třída, která představuje většinu aplikací leteckých turbín. Nikl poskytuje austenitickou plošně centrovanou kubickou (FCC) matrici, která zůstává stabilní od kryogenních teplot až do blízkosti bodu tání slitiny, typicky mezi 1260 °C a 1340 °C.
• Superslitiny na bázi kobaltu: Nabízejí vynikající odolnost proti korozi za tepla a lepší výkon v oxidačních prostředích ve srovnání se slitinami na bázi niklu. Běžně se používá v mořských turbínách, lopatkách a lékařských implantátech.
• Superslitiny na bázi železa: Cenově výhodná volba pro aplikace se střední teplotou, typicky do 750–800 °C. Vyrobeno z austenitických nerezových ocelí s přídavkem niklu, chrómu a zpevňujících prvků.

Klíčové vlastnosti, které definují tyče z vysokoteplotní slitiny

Výjimečný výkon vysokoteplotních slitinových tyčí pramení z kombinace vlastností, které jsou speciálně navrženy složením slitiny a zpracováním:

Pevnost při vysokých teplotách a odolnost proti tečení

Creep – pomalá, na čase závislá deformace materiálu při trvalém namáhání při zvýšené teplotě – je dominantním způsobem porušení součástí turbín s horkým průřezem. Tyče z vysokoteplotní slitiny jsou zpevněny precipitací uspořádané intermetalické fáze gama-primer (γ'), která zachycuje dislokace a odolává creepové deformaci. V pokročilých slitinách na bázi niklu může tvořit γ' 60–70 % objemu mikrostruktury poskytující výjimečnou odolnost proti deformaci při provozních teplotách nad 900 °C.

Odolnost proti oxidaci a horké korozi

Typické přídavky chrómu 8–20 % hmotn. podporují tvorbu ochranného povlaku oxidu Cr2O3, který působí jako bariéra proti oxidaci. Přísady hliníku dále zvyšují odolnost proti oxidaci vytvářením okují Al2O3 při vyšších teplotách. Yttrium a další přísady reaktivních prvků zlepšují přilnavost vodního kamene a zabraňují odlupování během tepelného cyklování.

Únavový výkon

Součásti rotujících turbín procházejí během své životnosti miliony zátěžových cyklů. Tyče z vysokoteplotní slitiny vyrobené čistými postupy tavení – minimalizující nekovové vměstky, oxidové výztuhy a segregaci – dosahují pevností při vysokocyklové únavě (HCF) a životnosti při tepelně-mechanické únavě (TMF), které splňují požadavky letecké certifikace.

Lomová houževnatost

Schopnost tolerovat malé trhliny a defekty bez katastrofického selhání je rozhodující v aplikacích kritických z hlediska bezpečnosti. Tyče z vysokoteplotní slitiny vyvažují pevnost a houževnatost prostřednictvím kontrolované velikosti zrna, optimalizovaných rozvrhů tepelného zpracování a přísných tolerancí složení na křehké stopové prvky, jako je síra a fosfor – obvykle pod úrovní 0,015 hm. % v prémiových stupních.

Jak se vyrábějí tyče z vysokoteplotní slitiny

Výrobní proces pro tyče z vysokoteplotní slitiny je podstatně náročnější než u konvenčních konstrukčních ocelí, protože i malé odchylky ve složení nebo mikrostrukturální vady mohou ohrozit výkonnost v provozu.

Vakuové indukční tavení (VIM)

Převládající způsob výroby tyčí z vysokoteplotní slitiny je vakuové indukční tavení (VIM) následuje odlévání do kovových forem. Ve VIM se suroviny vsázky — čisté elementární kovy a předslitiny — taví ve vakuu (obvykle pod 0,1 Pa) v žáruvzdorné indukční peci. Vakuové prostředí plní několik kritických funkcí:

• Eliminuje nasávání kyslíku a dusíku, které by mohly vytvářet škodlivé oxidy a nitridové inkluze
• Umožňuje přesné přidávání a získávání reaktivních legujících prvků, jako je hliník, titan a zirkonium, které by na vzduchu rychle oxidovaly
• Odstraňuje rozpuštěné plyny – zejména vodík – které způsobují poréznost ve ztuhlé tyči
• Umožňuje přesnou regulaci teploty a nastavení chemie taveniny před litím

Odlévání kovových forem a kontrola tuhnutí

Po rafinaci se roztavená slitina nalije přes keramickou filtrační žlabu do kovových forem, kde ztuhne do tvaru tyče nebo tyče. Keramická filtrace odstraňuje zbytkové makroinkluze z proudu taveniny před jeho vstupem do formy. Geometrie formy, rychlost ochlazování a teplota lití jsou optimalizovány tak, aby se minimalizovala poréznost smršťování ve středové linii a kontrolovala se struktura zrna ve ztuhlé tyči. Výsledkem je tyč z předslitiny s chemicky homogenním, metalurgicky čistým průřezem vhodná pro přetavování a vytavitelné lití hotových součástí.

Sekundární přetavovací procesy

Pro nejnáročnější aplikace v letectví mohou být tyče z předslitiny odlévané VIM podrobeny sekundárnímu přetavení, aby se dále zlepšila čistota a homogenita:

• Vakuové obloukové přetavování (VAR): Tyč VIM je přetavena jako tavná elektroda ve vakuu s řízeným tuhnutím ve vodou chlazeném měděném kelímku. VAR snižuje makrosegregaci a eliminuje velké dendritické segregační zóny.
• Elektrostruskové přetavování (ESR): Přetavení přes roztavenou strusku, která filtruje vměstky a zjemňuje strukturu zrna. ESR zlepšuje příčné mechanické vlastnosti a snižuje obsah sulfidových inkluzí.
• Trojité tavení (VIM VAR VAR nebo VIM ESR VAR): Používá se pro nejkritičtější rotační součásti leteckých motorů, poskytuje nejvyšší úroveň metalurgické čistoty, jaká je v současnosti dosažitelná.

Kontrola chemického složení: Příklad K418 Superslitiny

Přesné chemické složení je základem kvality tyče z vysokoteplotní slitiny. Každý legující prvek přispívá specifickými vlastnostmi a odchylky mimo stanovené tolerance mohou dramaticky snížit výkon. Předslitina K418 na bázi niklu – řízená normami včetně GB/T 14992, GJB 5512.1 a HB 7763 – ilustruje požadovanou úroveň přesnosti složení.

Každý prvek musí být držen ve své specifikované toleranci – v některých případech tak úzké jako ±0,05 hm% — zajistit, aby navazující komponenta odlévaná na vytavitelné účely splňovala její požadavky na mechanické vlastnosti. Stopové nečistoty, jako je síra, fosfor, olovo, vizmut a telur, jsou přísně omezeny, protože i hladiny těchto prvků v částech na milion způsobují vážné křehnutí hranic zrn.

Mechanické vlastnosti požadované po zalití

Kvalita tyče z vysokoteplotní slitiny předslitiny je v konečném důsledku ověřena mechanickým výkonem zkušebních tyčí odlévaných vytavením vyrobených z přetaveného materiálu. Tento kvalifikační přístup zajišťuje, že dodaný prut bude dodávat požadované vlastnosti v hotovém odlitku – nejen v prutu samotném.

Požadavek na protržení napětím — zachování strukturální integrity na minimum 30 hodin při 980 °C při 196 MPa aplikovaném namáhání — je zvláště náročný standard, který ilustruje extrémní provozní podmínky, kterým jsou tyto materiály navrženy.

Hlavní průmyslové aplikace

Tyče z vysokoteplotní slitiny se používají v široké škále aplikací s vysokými následky, kde selhání materiálu není přijatelným výsledkem.

Letecké motory s plynovou turbínou

Dominantní aplikace pro tyče z vysokoteplotní slitiny je jako surovina pro vytavitelné odlévání součástí motorů s plynovou turbínou – lopatek turbín, lopatek, vodicích lopatek trysek, vložek spalovací komory a přechodových kanálů. Turbínové lopatky v moderních leteckých motorech pracují při blížících se teplotách kovů 1100 °C , blízko bodu tání samotné slitiny, spoléhající se na aktivní chlazení a povlaky tepelné bariéry kromě vlastní schopnosti materiálu. Jeden motor komerčního letadla může obsahovat 400–600 jednotlivých lopatek turbíny , každý odlitek z předslitinové tyčové suroviny.

Pozemní turbíny pro výrobu energie

Průmyslové plynové turbíny pro výrobu elektřiny a kombinované tepelné elektrárny využívají ve svých horkých sekcích odlitky z vysokoteplotních slitin. Zatímco provozní teploty jsou poněkud nižší než u leteckých motorů, velikosti součástí jsou dramaticky větší – lopatky turbíny a lopatky mohou vážit několik kilogramů každý — vyžadující odpovídající větší vsázky tyčí z předslitiny a specializované velkokapacitní pece VIM.

Pohon raket a kosmických lodí

Turbočerpadla raketových motorů na kapalinu, stěny spalovací komory a sekce trysek pracují při extrémních kombinacích teploty, tlaku a tepelného cyklování. Tyče ze superslitiny na bázi niklu a kobaltu jsou výchozí surovinou pro tyto komponenty, kde je obzvláště důležitá kombinace pevnosti při vysokých teplotách a odolnosti vůči vodíkovému křehnutí.

Zpracování ropy, zemního plynu a chemikálií

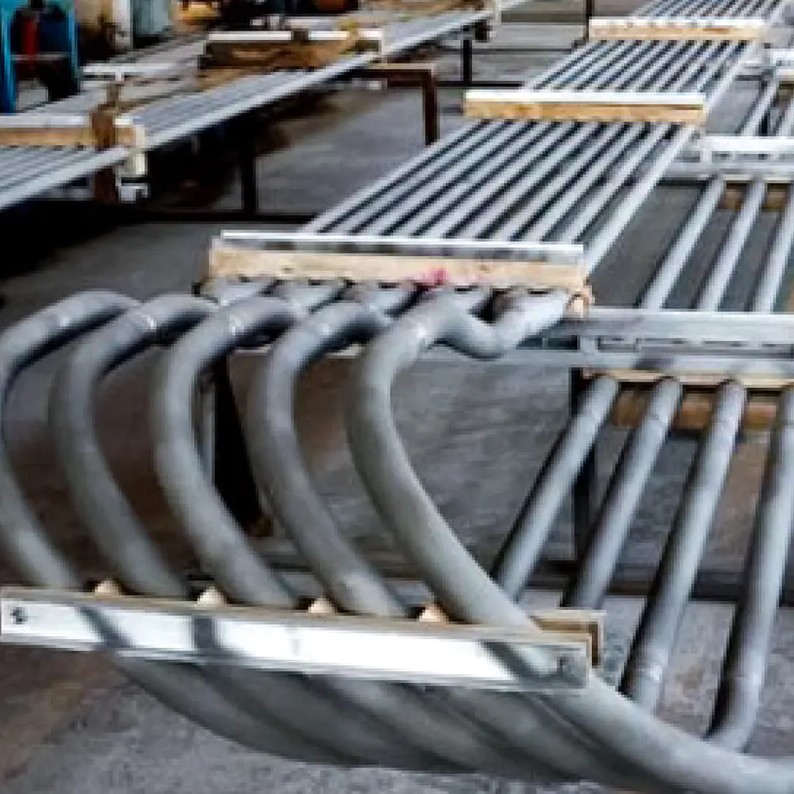

Vysokoteplotní slitinové tyče se používají k výrobě komponentů pro petrochemické pece, katalytické krakovací jednotky a zařízení pro tepelné zpracování pracující v korozivním vysokoteplotním prostředí. Slitiny na bázi železa a niklu jsou běžně specifikovány pro sálavé trubice, retorty a součásti hořáků pracující mezi 800 °C a 1100 °C.

Jaderná energie

Trubky parního generátoru, vnitřní části reaktoru a mechanismy regulačních tyčí v konvenčních i pokročilých konstrukcích jaderných reaktorů používají superslitiny na bázi niklu pro jejich kombinaci pevnosti při vysokých teplotách, odolnosti proti korozi v prostředí tlakové vody a rozměrové stálosti při ozařování neutrony.

Požadavky na zajištění kvality a testování

Tyče z vysokoteplotní slitiny patří mezi nejpřísněji testované kovové materiály v průmyslové výrobě. Komplexní program zajištění kvality obvykle zahrnuje:

• Chemická analýza: Optická emisní spektroskopie (OES) nebo analýza s indukčně vázaným plazmatem (ICP) každého tepla k ověření souladu se specifikacemi složení u všech hlavních, vedlejších a stopových prvků.
• Hodnocení zařazení: Metalografické zkoumání leštěných průřezů pro ověření nepřítomnosti makroinkluzí, oxidových filmů a smršťovací pórovitosti nad prahem přijatelnosti.
• Ověření mechanických vlastností: Zkouška tahem, zkouška lomu za napětí a tam, kde je to požadováno, únavové zkoušky litých zkušebních tyčí vyrobených z každého tepla tyče z předslitiny.
• Hodnocení makrostruktury: Kyselé leptání řezů pro odhalení struktury zrn, segregačních vzorů a jakýchkoli vnitřních nespojitostí.
• Kontrola povrchu: Vizuální a barevná penetrační kontrola povrchů tyče pro detekci prasklin, překrytí, studených uzávěrů a dalších defektů narušujících povrch před odesláním.

Úplná sledovatelnost materiálu – propojení každé tyče s jejím specifickým teplem taveniny, certifikáty surovin, záznamy procesů a výsledky testů – je povinným požadavkem v dodavatelských řetězcích pro letectví a kosmonautiku a stále více se očekává v jiných průmyslových odvětvích s vysokými důsledky.

Výběr správné třídy tyče z vysokoteplotní slitiny

Výběr vhodného typu tyče ze superslitiny vyžaduje vyvážení několika faktorů specifických pro aplikaci:
