Co je to petrochemické lití?

Petrochemické lití je proces výroby kovových součástí – především z vysokoteplotních slitin, žáruvzdorných ocelí a korozivzdorných superslitin – speciálně navržený tak, aby vydržel extrémní tepelné, mechanické a chemické podmínky, které se vyskytují v petrochemických zpracovatelských závodech, rafinériích a chemických výrobních zařízeních. Tyto odlitky tvoří konstrukční a funkční páteř zařízení, jako jsou trubky krakovacích pecí, sálavé spirály, podpěry katalyzátorů, tělesa ventilů, tělesa čerpadel a potrubní armatury, které nepřetržitě pracují při teplotách v rozmezí od 600 °C do více než 1 100 °C v agresivních korozivních médiích.

Na rozdíl od odlitků pro všeobecné použití musí odlitky z petrochemie splňovat přísné materiálové normy týkající se odolnosti proti tečení, odolnosti proti oxidaci, odolnosti proti nauhličování a tepelné únavové životnosti – vlastnosti, kterých je dosaženo prostřednictvím pečlivě vybraných složení slitin, kontrolovaných slévárenských postupů a tepelného zpracování po lití. Pochopení toho, co je petrochemické odlévání, jak se vyrábí a jaké materiály jsou k dispozici, je zásadní pro inženýry, operátory závodů a odborníky na nákup odpovědných za spolehlivost infrastruktury rafinérií a chemických závodů.

Proč petrochemické závody vyžadují speciální odlitky

Provozní prostředí uvnitř petrochemického zařízení patří k nejdrsnějším, s nimiž se setká jakýkoli technický materiál. Trubky pecí v etylenových krakovacích zařízeních například cyklicky překračují okolní a procesní teplotu 1050 °C několikrát za rok během odkoksování. Trubky parního reforméru v závodech na výrobu vodíku udržují vnitřní tlaky 20–40 barůů při teplotách kovu nad 900 °C pro nepřetržitý provoz 50 000 až 100 000 hodin po dobu jejich projektované životnosti.

Standardní uhlíková ocel nebo odlitky z nízkolegované oceli nemohou tyto podmínky přežít. Mezi způsoby selhání, kterým musí petrochemické odlitky odolávat, patří:

• Creep — pomalá, časově závislá deformace při trvalém namáhání při zvýšené teplotě. Protržení při tečení je primární mechanismus omezující životnost trubek pece.
• Oxidace — reakce kovového povrchu s kyslíkem při vysoké teplotě za vzniku oxidových šupin, které se odlupují a obnažují čerstvý kov. Přídavky niklu a chrómu vytvářejí ochranné povlaky Cr₂O3 a NiO, které tento proces zpomalují.
• Nauhličování — absorpce uhlíku z uhlovodíkových procesních proudů do matrice slitiny, zkřehnutí kovu a způsobující katastrofický lom. Přídavky křemíku (1,5–2,5 % hmotn.) v odstředivě litých slitinách trubek výrazně snižují rychlost nauhličování.
• Sulfidace — napadení sirovodíkem (H2S) a výpary síry, které jsou běžné v rafinérských proudech, vytvářejí nízkotající sulfidové fáze, které urychlují ztrátu kovu.
• Tepelná únava — praskání z opakovaných tepelných cyklů, které generuje rozdílná expanzní napětí mezi horkým povrchem a chladnějším jádrem odlitku.
• Eroze-koroze — kombinované mechanické opotřebení a chemické působení vysokorychlostních proudů kapalin nesoucích částice katalyzátoru, písek nebo korozivní kapaliny.

Každý z těchto degradačních mechanismů vyžaduje specifickou odezvu slitiny a procesu odlévání – proto je petrochemické odlévání samostatnou disciplínou v širší oblasti slévárenského inženýrství.

Systémy jádrových slitin používané v petrochemickém lití

Výběr slitiny pro petrochemické odlévání je řízen specifickou kombinací teploty, tlaku, chemie kapalin a požadované životnosti. Dominantní rodiny slitin jsou:

Tepelně odolné lité nerezové oceli (HK, HP a upravené třídy)

Slitina HK-40 (25Cr-20Ni) byla po desetiletí tahounem trubek parního reforméru a ethylenového krakovacího zařízení. Nabízí dobrou odolnost proti oxidaci až 1050 °C a přiměřenou pevností při tečení pro středně náročné aplikace. Třída HP (26Cr-35Ni) rozšiřuje tuto výkonnostní hranici; Slitiny modifikované HP s přídavkem niobu (Nb), titanu (Ti) nebo wolframu (W) dále zlepšují životnost při tečení 30–50 % oproti standardnímu HP přes precipitaci stabilních karbidových fází v austenitové matrici.

Tyto slitiny jsou obvykle vyráběny odstředivé lití pro trubkové výrobky a statické odlévání pro armatury, rozdělovače a sběrné skříně.

Superslitiny na bázi niklu

Pro nejnáročnější petrochemické aplikace – komponenty kompresorů poháněných plynovou turbínou, vnitřky vysokoteplotních ventilů a nosné mřížky katalyzátoru pracující při teplotách nad 1 100 °C – poskytují superslitiny na bázi niklu požadovanou kombinaci pevnosti a odolnosti proti oxidaci. Slitiny v této třídě obvykle obsahují 60–75 % hmotn. niklu s přídavkem chrómu (15–22 %), kobaltu, molybdenu, hliníku a titanu. Fáze precipitátu γ′ (gama-prime) dává těmto slitinám jejich výjimečnou pevnost při vysokých teplotách.

Investiční lití (proces ztraceného vosku) je převládající výrobní cestou pro složité petrochemické komponenty ze superslitin niklu, protože může dosáhnout tenkých stěn, vnitřních průchodů a těsných tolerancí, které geometrie vyžaduje.

Slitiny železa a oceli s vysokým obsahem chrómu

Součásti, které jsou primárně vystaveny opotřebení a mírným teplotám – nosné mřížky lože katalyzátoru, cyklonové separátory v jednotkách fluidního katalytického krakování (FCC), šoupátka – jsou často odlévány z vysokochromových želez (25–30 % hm. Cr) nebo z ocelí odolných proti opotřebení. Tyto materiály dodávají tvrdost HRC 55–65 a dobrá odolnost proti abrazivní erozi, přičemž zůstává nákladově efektivní pro odlitky s velkým průřezem.

Slitiny na bázi kobaltu

Slitiny na bázi kobaltu, jako jsou slitiny ze skupiny Stellite, nabízejí vynikající odolnost vůči sulfidaci a korozi za tepla ve srovnání se slitinami na bázi niklu při ekvivalentních teplotách. Používají se pro ventilová sedla, trysky a povrchy, které jsou v kontaktu s opotřebením v rafinériích, kde by proudy obsahující síru rychle degradovaly slitiny niklu.

Procesy odlévání používané při výrobě petrochemických komponent

Geometrie, slitina, objem výroby a požadavky na rozměrovou toleranci petrochemického odlitku určují, který slévárenský proces je nejvhodnější. Čtyři nejpoužívanější procesy jsou:

Odstředivé lití

Odstředivé lití je dominantním procesem výroby válcových trubkových petrochemických komponentů: pecních trubek, sálavých trubek, reformovacích trubek a armatur přepravního potrubí. Roztavená slitina se nalije do rotující formy; odstředivá síla — typicky 60–100 g — žene kov proti stěně formy, vytlačuje strusku, oxidy a vměstky plynu směrem k otvoru, kde je lze obrobit.

Výsledkem je trubka s a hustá, směrově ztuhlá mikrostruktura na OD (hot face) a čistší, homogennější struktura na ID. Rovnoměrnost tloušťky stěny ±5 % je běžně dosahováno. Délky trubek až 6 metrů a vnější průměry od 50 mm do 600 mm lze vyrobit v jednom nalití.

Investiční lití (proces ztraceného vosku)

Investiční lití vyrábí petrochemické odlitky téměř čistého tvaru s výjimečnou rozměrovou přesností – lineární tolerance ±0,1 až ±0,3 mm jsou dosažitelné — a vynikající povrchová úprava (Ra 1,6–6,3 µm v litém stavu). Tento proces je ideální pro složité geometrie: trysky hořáků, vířivé lopatky, oběžná kola poháněná turbínou a armatury nástrojů, které by vyžadovaly rozsáhlé obrábění, pokud by byly vyrobeny jinými metodami.

Voskový vzor součásti je potažen keramickou kaší ve více vrstvách (typicky 7–12 vrstev), aby se vytvořila skořepinová forma. Vosk se roztaví, plášť se vypálí na keramickou tvrdost a slitina se odlévá ve vakuu nebo v řízené atmosféře, aby se zabránilo oxidaci reaktivních legujících prvků, jako je hliník a titan.

Odlévání do písku

U velkých, relativně jednoduchých petrochemických odlitků – těles ventilů, těles čerpadel, rozdělovacích bloků a velkých přírub – zůstává lití do písku nejekonomičtějším procesem. Zelený písek, písek pojený furanovou pryskyřicí nebo keramické pískové formy pojme širokou škálu slitin a hmotností dílů od několika kilogramů do několika tun. Rozměrové tolerance jsou širší než u vytavitelného lití (typicky CT8–CT12 podle ISO 8062 ), ale to je přijatelné pro tělesa zadržující tlak, která budou obráběna na kritických površích.

Statické gravitační lití do trvalých forem

Některé středněobjemové petrochemické odlitky – standardní potrubní tvarovky, redukce a kolena ze žáruvzdorných slitin – se vyrábějí v trvalých kovových formách (grafit nebo obráběná ocel) gravitačním litím. Trvalé lití do formy poskytuje vyšší rychlost ochlazování než lití do písku, vytváří jemnější velikost zrna a poněkud lepší mechanické vlastnosti, s mírnou investicí do nástrojů ve srovnání s formami pro vytavitelné lití.

Klíčové petrochemické odlévací produkty a jejich funkce

Následující tabulka shrnuje nejdůležitější kategorie produktů petrochemického odlévání, jejich typické slitiny, provozní podmínky a procesy odlévání:

Výrobní proces petrochemického odlévání: Krok za krokem

Výroba vysoce kvalitního petrochemického odlitku zahrnuje přísnou sekvenci inženýrských, metalurgických a kvalitativních kroků. Typický pracovní postup od přijetí objednávky po odeslání probíhá následovně:

1. Materiál a slitinové provedení — složení slitiny je definováno na základě provozní teploty, prostředí kapaliny, návrhového tlaku a požadované návrhové životnosti. Složení je ověřeno podle specifikací, jako jsou ASTM A297, ASTM A351 nebo proprietární normy.
2. Příprava forem nebo nástrojů — pro odstředivé lití jsou připraveny ocelové formy se správným průměrem otvoru; pro investiční lití se obrábějí nástroje pro vstřikování vosku; pro lití do písku se vyrábí modelovací zařízení.
3. Příprava a tavení vsázky — suroviny (nepoužité kovy, předslitiny a schválené vratky) jsou zváženy a vkládány do indukčních nebo elektrických obloukových pecí. Chemie taveniny se před odpichem ověřuje optickou emisní spektrometrií (OES).
4. Nalévání a tuhnutí — ověřená tavenina se nalévá do formy za kontrolovaných podmínek (teplota, rychlost a atmosféra). Pro odstředivé lití je rychlost otáčení formy nastavena tak, aby bylo dosaženo požadované g-síly pro hustotu slitiny a tloušťku stěny trubky.
5. Vytřepání, odstranění vtoků a hrubé čištění — po ztuhnutí a řízeném ochlazení se odlitek vyjme z formy, odříznou se vtoky a nálitky a povrchové okují se odstraní tryskáním nebo broušením.
6. Tepelné zpracování — většina petrochemických odlitků prochází rozpouštěcím žíháním (typicky 1 050–1 200 °C následuje rychlé zchlazení), aby se rozpustily nežádoucí sekundární fáze a obnovila se tažnost. Některé druhy jsou podrobeny stárnutí, aby se vysrážely zpevňující karbidy.
7. Obrábění — kritické povrchy (otvory trubek, čela přírub, příprava svarových konců) jsou opracovány s tolerancí výkresu. U odstředivě litých trubek je otvor typicky obroben, aby se odstranila oddělená vnitřní povrchová vrstva.
8. Nedestruktivní testování (NDT) — odlitky jsou kontrolovány radiografickým testováním (RT), ultrazvukovým testováním (UT), testováním průniku kapalin (PT) a testováním magnetických částic (MT) podle produktové normy a specifikace zákazníka.
9. Testování hydrostatickým tlakem — trubkové výrobky jsou hydrostaticky testovány při 1,5× návrhový tlak (or per applicable code) to confirm leak tightness and structural integrity.
10. Dokumentace a sledovatelnost — Protokoly o zkouškách materiálu (MTR), záznamy o tepelném zpracování, protokoly o rozměrových kontrolách a certifikáty NDT jsou sestavovány a vydávány spolu se zásilkou na podporu systému řízení kvality zákazníka.

Critical Quality Standards and Certifications for Petrochemical Castings

Petrochemical castings used in pressure-bearing service must comply with internationally recognized standards. Mezi nejvíce zmiňované patří:

• ASTM A297 — Standard Specification for Steel Castings, Iron-Chromium and Iron-Chromium-Nickel, Heat Resistant, for General Application. Covers HF, HH, HK, HP, and HT grade alloys used in furnace tube fittings.
• ASTM A351 / A351M — Castings, Austenitic, for Pressure-Containing Parts. Kryty CF3, CF8, CF8M a související třídy pro ventily a tlakové armatury při zvýšených teplotách.
• ASTM A608 — Centrifugally Cast Iron-Chromium-Nickel Vysoká-Alloy Tubing for Pressure Application at High Temperatures. The primary standard for centrifugally cast HP, HK, and HT furnace tubes.
• ASME BPVC oddíl II, část A — Specifikace materiálů uvedené v návrhu tlakové nádoby a tlakového potrubí, včetně přípustných hodnot napětí pro žáruvzdorné slitiny při zvýšených teplotách.
• NACE MR0175 / ISO 15156 — Materials for use in H₂S-containing environments in oil and gas production; defines hardness limits and material qualification requirements to prevent sulfide stress cracking (SSC).
• EN 10295 — European standard for heat-resistant steel castings; equivalent to the ASTM A297 family and widely referenced for European refinery projects.
• ISO 9001 / ISO/TS management jakosti — systémy řízení kvality sléváren; petrochemical end-users typically require third-party ISO 9001 certification as a baseline supplier qualification.
• PED 2014/68/EU (směrnice o tlakových zařízeních) — u odlitků dodávaných do projektů rafinérií a chemických závodů v EU se vyžaduje označení CE podle PED pro komponenty zadržující tlak nad definované prahové hodnoty velikosti a tlaku.

Microstructure and Its Role in Petrochemical Casting Performance

Dlouhodobá výkonnost petrochemického odlitku je dána nejen jeho chemickým složením, ale i mikrostrukturou, která vzniká během tuhnutí a tepelného zpracování. Mezi klíčové mikrostrukturální vlastnosti a jejich technický význam patří:

Morfologie a distribuce karbidů

Ve slitinách HP a HK se karbidy chrómu (M₂₃C₆) srážejí na hranicích zrn během tuhnutí a provozu. A well-distributed, partially discontinuous carbide network provides grain boundary strengthening that resists creep. Pokud však karbidy tvoří souvislý film kolem hranic zrn – stav podporovaný pomalým chlazením – vytvářejí křehkou dráhu pro mezikrystalový lom. Řízení rychlosti chlazení slévárny a teplota rozpouštěcího žíhání jsou rozhodující pro dosažení požadované morfologie karbidu.

Velikost zrna

Pro odolnost proti tečení za vysokých teplot a hrubá struktura zrna (ASTM velikost zrna 1–3) je obecně preferováno, protože méně hranic zrn znamená menší klouzání hranic zrn na jednotku creepové deformace. Odstředivé lití vytváří přirozeně hrubší zrno na vnější straně (pomalejší ochlazování proti vnějšímu čelu formy) a jemnější zrno na vnitřním průměru – zóna vnitřních zrn je typicky obrobena pro aplikace s tlakovými trubkami.

Sigma Phase Formation

Sigma (σ) fáze, křehká intermetalická sloučenina bohatá na chrom, železo a molybden, se může tvořit v austenitických odlitcích vystavených teplotám mezi 600 °C a 900 °C na delší dobu. Jeho tvorba dramaticky snižuje houževnatost a tažnost. Pečlivá kontrola složení – zejména omezení křemíku a snížení obsahu feritu – minimalizuje riziko tvorby sigma fáze po dobu životnosti petrochemického odlitku.

Petrochemické odlévání ve specifických průmyslových segmentech

Výroba ethylenu a olefinů

Parní krakovací pece pro výrobu etylenu představují největší aplikaci odstředivě litých žáruvzdorných slitinových trubek. Jeden etylenový krakovač může obsahovat 600 až 1 200 sestav trubek z nichž každý sestává z několika odstředivě litých trubkových sekcí svařených od konce ke konci. Typický cíl životnosti návrhu je 100 000 hodin a výměna trubek – plánovaná odstávka – je načasována tak, aby se shodovala s jinou plánovanou údržbou, aby se minimalizovaly ztráty ve výrobě. Pokročilé slitiny HP-Micro s mikrolegovanými přísadami Nb, Ti a Zr mohou dosáhnout životnosti při tečení 2-3x déle než standardní HP při ekvivalentních provozních teplotách.

Výroba vodíku (reformování parního metanu)

V pecích pro parní reformování metanu (SMR) pracují stovky reformovacích trubek naplněných niklovým katalyzátorem při vnějších teplotách přesahujících 950 °C a vnitřní tlaky 20–40 bar . Tyto trubky patří mezi nejvíce zatížené creepové komponenty ve zpracovatelském průmyslu. Standardním řešením jsou odstředivě lité trubky jakosti HK nebo HP s tloušťkou stěny přesně přizpůsobenou výpočtu pevnosti při přetržení. Dokonce i malé odchylky ve složení – například obsah uhlíku o 0,03 % hmotn. pod specifikací – mohou snížit namáhání při přetržení po 100 000 hodinách při 900 °C o 5–8 MPa , významná penalizace v designu s omezeným stresem.

Jednotky fluidního katalytického krakování (FCC).

Jednotky FCC v ropných rafinériích přeměňují těžký plynový olej na benzín, naftu a LPG tím, že jej kontaktují s horkým katalyzátorem při teplotách kolem 700–800 °C . Vnitřní součásti – cyklónové separátory, stoupací potrubí, koncová zařízení stoupaček a šoupátka – jsou současně vystaveny vysoké teplotě, abrazivním částicím katalyzátoru a proudům obsahujícím síru. Litinové odlitky s vysokým obsahem chromu a žáruvzdorné ocelové odlitky do písku jsou široce používány ve vnitřních částech FCC pro jejich kombinovanou odolnost proti opotřebení a korozi.

Tepelná energie a rekuperace odpadního tepla

Kromě tradičních petrochemických závodů hrají žáruvzdorné odlitky stejně důležitou roli v uhelných a plynových elektrárnách, kde sběrače přehříváků, skříně turbín a armatury kotlů pracují při teplotách až 620 °C při 250 barech v ultra-superkritických (USC) jednotkách. Feritické oceli odolné proti tečení a austenitické slitiny používané v těchto aplikacích sdílejí stejné základní technické principy jako petrochemické odlitky.

Srovnání petrochemických odlévacích slitin: Výkon na první pohled

Metody nedestruktivního zkoušení petrochemických odlitků

Vzhledem k bezpečnostní povaze petrochemických odlitků v provozu tlakových ložisek je NDT nepostradatelnou součástí výrobního cyklu a cyklu provozních kontrol. Hlavní metody a jejich aplikace na petrochemické odlitky jsou:

• Rentgenové testování (RT) — Rentgenové nebo gama záření odhalí vnitřní objemové defekty, jako je pórovitost, smršťovací dutiny a inkluze. Vyžaduje ASTM A351 pro tlakové lití; kritéria přijatelnosti jsou definována ASTM E446 (referenční rentgenové snímky pro ocelové odlitky do tloušťky 2 palce).
• Ultrazvukové testování (UT) — pulse-echo UT detekuje plošné defekty (praskliny, laminace) a dokáže měřit tloušťku stěny. Phased-array UT (PAUT) poskytuje zobrazení příčného řezu odstředivě litými stěnami trubek, detekuje segregační zóny a studené uzávěry v rozlišeních, která nejsou dosažitelná s konvenční UT s jednou sondou.
• Testování penetrantů (PT) — detekuje povrchové praskliny na nemagnetických materiálech včetně austenitické nerezové oceli a odlitků ze slitin niklu. Citlivost na trhliny úzké jako 1 um je dosažitelné s fluorescenčními barvivovými penetranty pod UV osvětlením.
• Testování magnetických částic (MT) — použitelné na odlitky z feritické oceli; detekuje povrchové a blízké povrchové trhliny pomocí úniku magnetického toku. Neplatí pro plně austenitické odlitky nebo odlitky ze slitin niklu.
• Rozměrová kontrola — souřadnicové měřicí stroje (CMM), laserové skenování a ruční měření ověřují, že tloušťka stěny, vnější průměr, vnitřní průměr, délka, přímost a rozměry přípravy konce splňují požadavky na výkres a platné tolerance kódu.
• Pozitivní identifikace materiálu (PMI) — Rentgenová fluorescence (XRF) nebo optická emisní spektrometrie (OES) na hotovém povrchu odlitku potvrzuje, že byla použita správná slitina – kritická kontrola ve slévárnách na různé slitiny, kde by záměna materiálu mohla vést ke katastrofálnímu selhání provozu.

Jiangsu Huaye Technology: Výrobce petrochemických odlitků a továrna

Jiangsu Huaye Technology Co., Ltd. je high-tech podnik a zavedený výrobce petrochemických odlitků se sídlem v průmyslovém parku, město Dongxing, město Jingjiang, provincie Ťiang-su, se základním kapitálem 34,917 milionů RMB . Společnost se specializuje na výrobu vysokoteplotních slitin, vysokoteplotních slitin odolných proti opotřebení, vysokoteplotních žáruvzdorných slitin a vysokoteplotních korozivzdorných slitin – přesně těch skupin materiálů, které vyžadují petrochemické, rafinérské a tepelné energetické aplikace.

Jiangsu Huaye Technology, jako výrobce petrochemických odlitků a továrna na petrochemické odlitky sloužící globálním trhům, nabízí komplexní portfolio produktů, které řeší celé spektrum požadavků na vysokoteplotní komponenty:

• Vysoce legované odlitky a výkovky z vysokoteplotní slitiny — pro náročné letecké, námořní a petrochemické tlakové komponenty.
• Tříválcové šestiramenné sestavy — přesné lité sestavy používané v linkách na zpracování trubek a pásů.

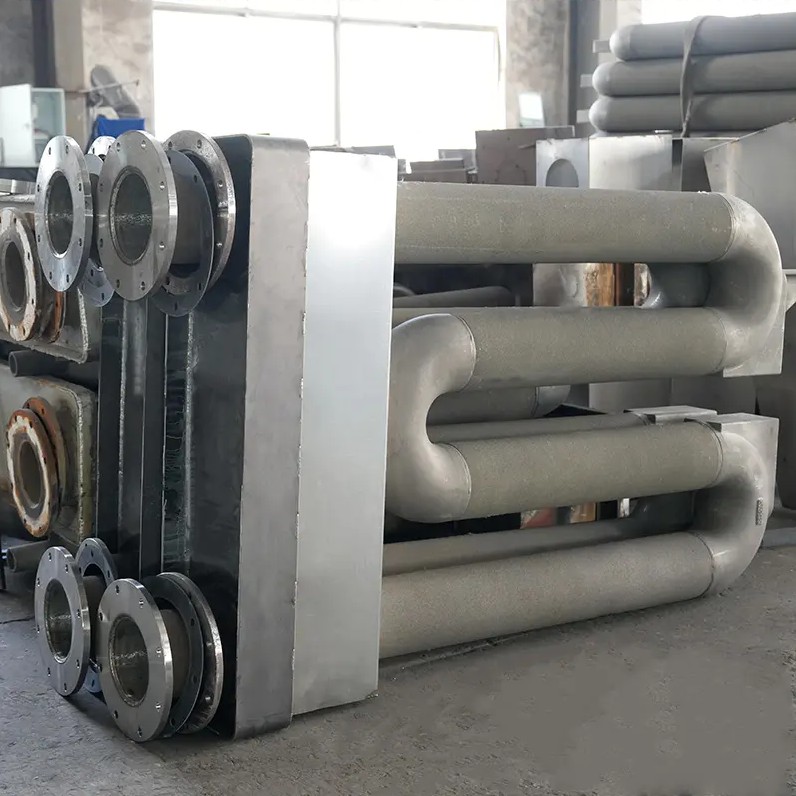

• Sálavé trubice — odstředivě lité žáruvzdorné slitinové trubky pro topné systémy průmyslových pecí, poskytující účinný nepřímý ohřev v řízené atmosféře.
• Energeticky úsporné pecní válce — určené pro kontinuální žíhací a galvanizační linky v průmyslu zpracování pásové oceli.
• Materiálové koše a podnosy — žáruvzdorné odlitky pro vsázkové pece pro tepelné zpracování v metalurgických aplikacích a aplikacích pro výrobu součástí.
• Pouzdra hřídele, opěrná ramena a související konstrukční odlitky — zajištění odolnosti proti opotřebení a vysoké teplotě v rotačních a statických zařízeních pecí.
• Energeticky úsporné průmyslové pece — kompletní řešení pecí integrující vlastní žáruvzdorné odlitky s pokročilou technologií spalování a řízení.

Tyto produkty jsou dodávány zákazníkům v oblasti letectví, námořnictví, petrochemie, tepelné energetiky, metalurgie a zpracování pásové oceli – odvětví, která ve výrobě kladou jedny z nejpřísnějších požadavků na kvalitu materiálu a rozměrů. Integrované schopnosti Jiangsu Huaye Technology – zahrnující konstrukci slitin, slévárenskou výrobu, obrábění, tepelné zpracování, NDT a tovární montáž – umožňují společnosti dodávat kompletní řešení spíše než surové odlitky, zkracují dodavatelské řetězce a snižují celkové projektové riziko pro provozovatele petrochemických závodů a inženýrské dodavatele po celém světě.

Výběr dodavatele petrochemických odlitků: Klíčová kritéria hodnocení

Inženýři a odborníci na nákup, kteří hodnotí dodavatele petrochemických odlitků, by měli posoudit následující schopnosti a pověření:

1. Odbornost v oblasti slitin a kontrola složení — Odlévá slévárna běžně požadované specifické třídy slitin (HK, HP-Nb, 35Cr-45Ni, niklové superslitiny)? Vyžádejte si důkazy o vnitropodnikové OES spektrometrii a statistické kontrole procesu chemie taveniny.
2. Schopnost procesu lití — ověřit, že slévárna má správný proces (odstředivý, zatmelovací, pískový) pro geometrii součásti a že zařízení je v kalibrovaném a udržovaném stavu.
3. Tepelné zpracování facilities — pece s řízenou atmosférou s kalibrovanými termočlánky navazujícími na národní normy jsou zásadní pro vývoj opakovatelné mikrostruktury. Ověřte shodu s přehledem uniformity pece (AMS 2750 nebo ekvivalent).
4. NDT akreditace — Pracovníci NDT by měli být držiteli certifikace úrovně II nebo úrovně III podle ASNT SNT-TC-1A nebo EN ISO 9712. Rentgenologická zařízení by měla mít platné licence na zdroje záření.
5. Sledovatelnost a dokumentace — plná tepelná sledovatelnost od surového materiálu až po hotový odlitek se standardními protokoly o zkouškách materiálu, záznamy o tepelném zpracování a certifikáty NDT.
6. Certifikace třetí stranou — Základem je certifikace managementu kvality ISO 9001; Odvětvová schválení (razítko ASME „U“, schválení notifikovaného orgánu PED) přidávají další jistotu pro aplikace tlakových zařízení.
7. Reference a servisní historie — vyžádat si reference od provozovatelů srovnatelných petrochemických závodů; Údaje o životnosti litých trubek z provozních pecí jsou nejpřesvědčivějším důkazem slitiny a způsobilosti procesu.

Často kladené otázky o petrochemickém lití

Jaký je rozdíl mezi odlitkem a výkovkem v petrochemických aplikacích?

Odlitky se vyrábějí litím roztaveného kovu do formy; výkovky se vyrábějí mechanickým opracováním pevného kovu pod tlakem. Odlitky nabízejí větší konstrukční volnost u složitých tvarů a lze je použít pro slitiny, které je obtížné kovat (jako jsou vysoce legované žáruvzdorné třídy). Výkovky mají typicky vynikající pevnost v tahu a houževnatost díky tvářené, mechanicky zpevněné mikrostruktuře. V petrochemických aplikacích jsou pro provoz pece upřednostňovány odstředivě lité trubky kvůli jejich stejnoměrnosti tloušťky stěny a odolnosti proti tečení hrubého zrna; výkovky se používají pro příruby, tělesa ventilů a armatury, kde je prioritou rázová houževnatost a svařitelnost.

Jak dlouho obvykle vydrží petrochemické odlitky v provozu?

Cíle životnosti návrhu se liší podle aplikace. Trubky ethylenového krakovacího zařízení a parního reforméru jsou obvykle určeny pro 100 000 hodin (approximately 11 years) nepřetržitého provozu. V praxi se skutečná životnost trubek může pohybovat od 60 000 do více než 150 000 hodin v závislosti na přesnosti provozní teploty, frekvenci odkoksování, obsahu síry v surovině a kvalitě slitiny trubek. Statické odlitky, jako jsou těla ventilů a příruby, často přežijí zamýšlenou 30letou návrhovou životnost závodu, pokud jsou správně specifikovány a udržovány.

Lze petrochemické odlitky opravit svařováním?

Oprava svarem žáruvzdorných austenitických odlitků je možná, ale vyžaduje pečlivý vývoj postupu, protože slitiny jsou náchylné k praskání za tepla a praskání vlivem stárnutí v tepelně ovlivněné zóně. Opravy musí používat odpovídající nebo překrývající se přídavné kovy au slitin HP a vyšších slitin předehřátí a tepelné zpracování po svařování, aby se obnovila mikrostruktura. U trubek pecí v creepovém provozu nejsou opravy svarem obecně akceptovány pro tlakové zóny; výměna je standardní přístup.

Jaká je role křemíku v petrochemických licích slitinách?

Přídavky křemíku (Si). 1,5–2,5 % hmotn. jsou součástí mnoha petrochemických licích slitin – zejména těch, které jsou určeny pro nauhličování – protože Si tvoří hustou podvrstvu SiO₂ pod povrchovým oxidem Cr₂O3, který působí jako sekundární bariéra pro vnikání uhlíku. Křemík však také snižuje creepovou tažnost a podporuje tvorbu sigma fáze, takže jeho obsah musí být pečlivě vyvážen proti těmto negativním vlivům.
